Előfeszítés lazítása az UHV sebességváltó torony horgonycsavarjaiban: csúszás a kopás ellen, és dinamikus nyomatékfigyelés a korai figyelmeztetéshez
A 30 éves élettartam érdekében az UHV erőátviteli tornyok alján található horgonycsavarok összetett kihívásokkal néznek szembe. Tanulmányok kimutatták, hogy a szél- és jégterhelés keresztirányú ciklikus erőket okoz, amelyek csökkenthetik az előterhelést, és veszélyeztethetik a teljes toronyszerkezetet. Az előterhelés elvesztésének elsődleges okai jellemzően Kúszás (anyagi stressz relaxáció) és Borongós viselet (mikromozgás az érintkező felületeken).
1. A relaxációs mechanizmusok összehasonlító elemzése
Az alábbi táblázat összehasonlítja a mechanizmusokat, a kulcsparamétereket és a megelőző intézkedéseket az előfeszítés elvesztésének minden okára vonatkozóan.
| Funkció | Kúszás / Stress Relaxation | Borongós viselet |
|---|---|---|
| Fizikai mechanizmus | Diszlokációs mozgás az anyagban idővel. A rugalmas alakváltozást képlékeny alakváltozássá alakítja. | Mikroszkopikus csúszás a menet és a csapágyfelületek között ciklikus terhelés alatt, ami kopás törmelékhez és geometria megváltozásához vezet. |
| Tipikus veszteség járulék | Gyakori a kezdeti 5-10%-os ellazulás, bár 25%-ot is megfigyeltek. | Domináns tényező a dinamikus környezetben, gyorsul, ha nagy a súrlódás és gyenge a kenés. |
| Időfüggőség | Egy gyors kezdeti csökkenés (1. fázis), amit egy nagyon lassú, folyamatos csökkenés követ, ahol a stressz az idő logaritmusához kapcsolódik (2. fázis). | kumulatív károsodás; Az előfeszítés kezdetben lassan csökken, de a küszöb elérésekor a csavar vagy anya elfordul, ami gyors előfeszítési veszteséget okoz. |
| Befolyásoló tényezők | Kezdeti előterhelési szint (nagyobb előterhelés csökkentheti a veszteség százalékos arányát az idő múlásával) és a hőmérséklet. | Rezgési amplitúdó és frekvencia, súrlódási együttható (a nagyobb súrlódás néha csökkentheti a mikrocsúszást) és a felületi bevonat. |
| Megelőző stratégiák | Újrafeszítés a kezdeti „beállási” időszak után a korai ellazulás kompenzálására. | Előfeszítés növelése a relatív csúszás csökkentése érdekében, kiváló minőségű felületkezelések alkalmazása a stabil súrlódási együttható fenntartása érdekében. |
2. Dinamikus nyomatékfigyelés bevezetése a korai figyelmeztetéshez
A hatékony dinamikus nyomatékfigyelés kulcsfontosságú a problémák azonosításához, mielőtt azok meghibásodást okoznának. A nyomatéktrend nyomon követésével észlelhető a "romló" állapot. A kritikus kötésben a növekvő nyomaték menetkárosodást vagy korróziót jelezhet, míg a csökkenő tendencia az ellazulás közvetlen jelzője, amely azonnali figyelmet igényel.
- Intelligens csavarrendszerek: A modern megoldások, mint például az átviteli torony csavarszerelvényekre vonatkozó szabadalmak, információgyűjtő modulokat használnak a nyomásjelek vezeték nélküli továbbítására, lehetővé téve a dinamikus online adatelemzést és a történelmi görbe generálását.
- Digitális iker és mesterséges intelligencia: A fejlett technológiák végeselemeket és mély tanulást használnak a nyomaték és a feszültség leképezésére. Ez 99%-os pontossággal azonosítja a meghibásodási módokat, és ami még fontosabb, korai figyelmeztetést ad a közelgő túlterhelésről azáltal, hogy a kritikus pontokon megmutatja a stressztrendet.
- Nyújtás mérése: A csavarfeszesség ellenőrzése rendkívül pontos módszer a megfelelő előfeszítés biztosítására. Az indikátorral felszerelt csavarok előre kalibráltak, és a nyúlás ellenőrzése lehetővé teszi a szorítóerő közvetlen mérését.
3. Gyakorlati útmutató gyártási és ellátási szempontból
A valós tapasztalatok azt mutatják, hogy a csavarok előfeszítése felváltva emelkedik és süllyed ciklikus terhelés esetén. A menetérintkezőfelületek a csavarfej előtt csúszási állapotba kerülnek, és bár a rezgési frekvencia csekély hatással van, a súrlódás, a nyomaték és az amplitúdó mind jelentős szerepet játszik. Ehhez nagy pontosságú ellátási láncra van szükség.

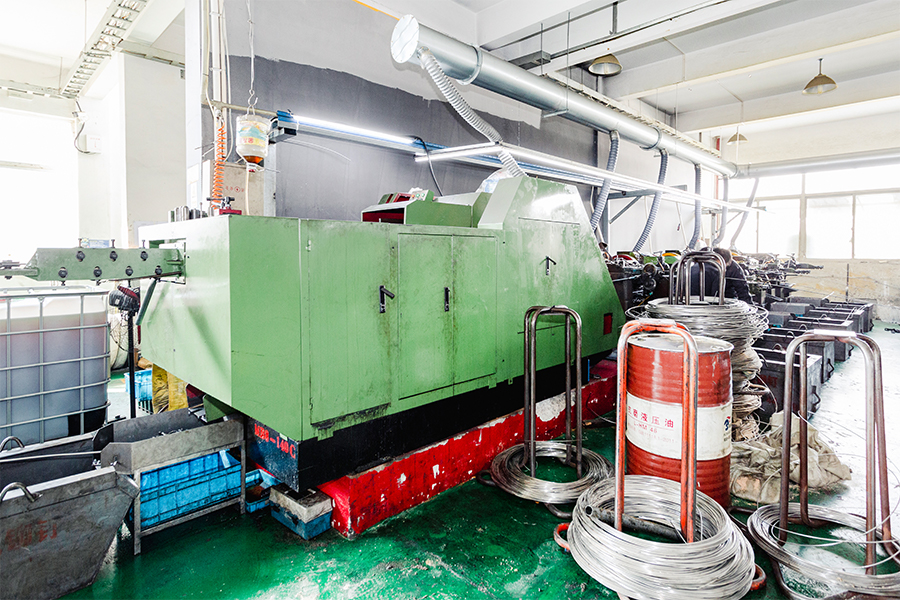

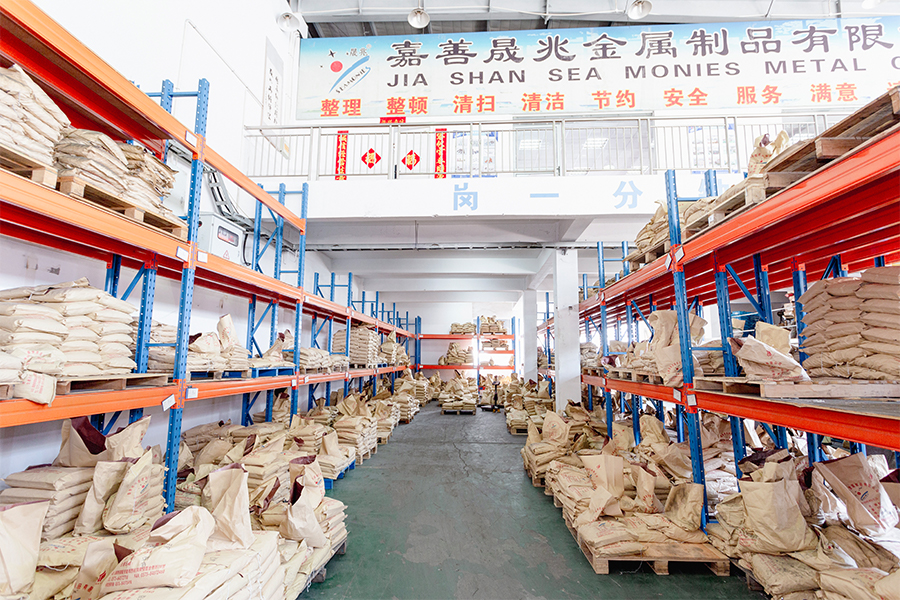

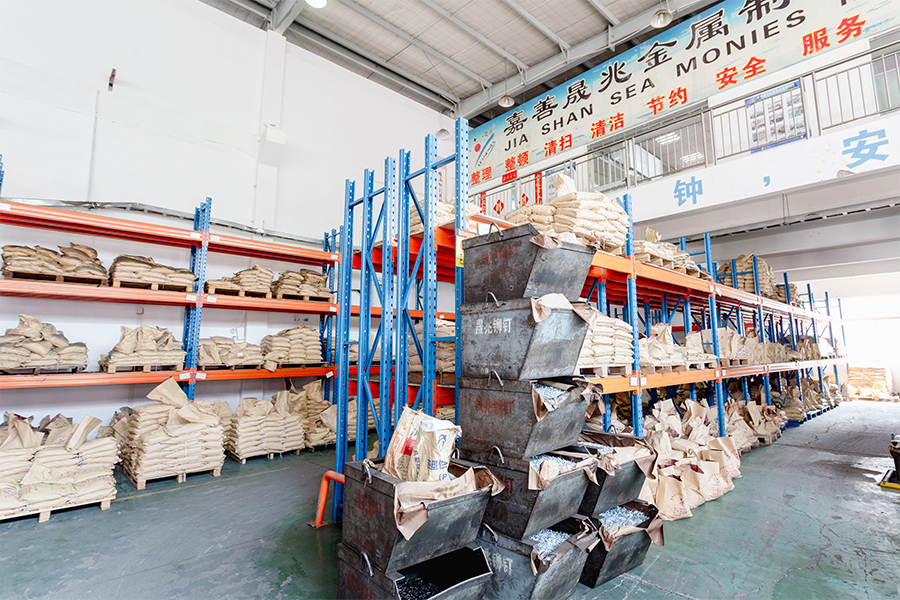

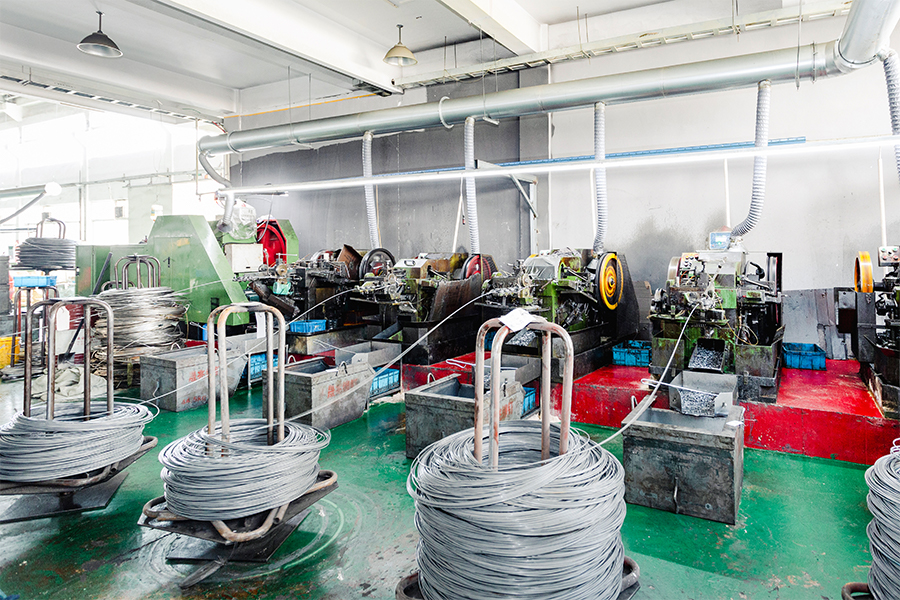

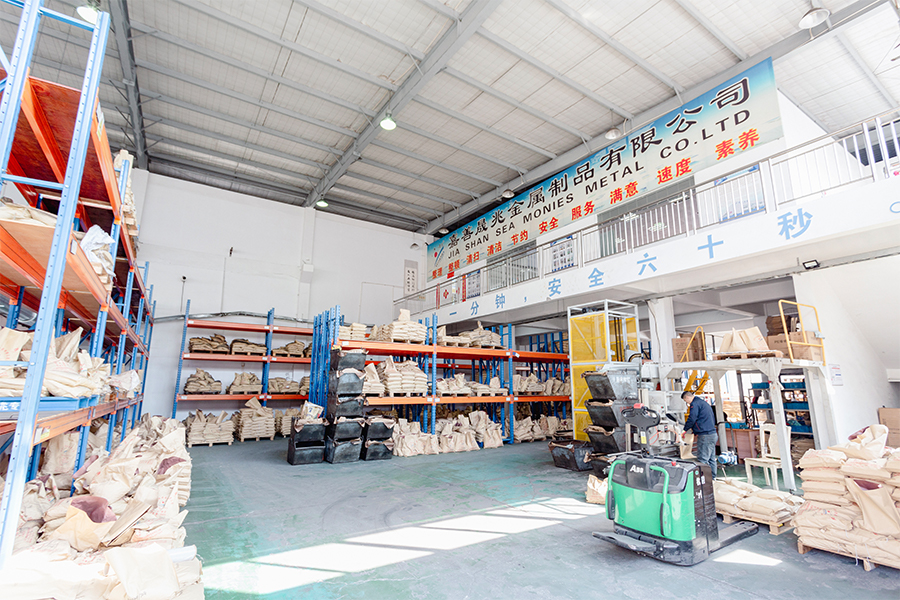

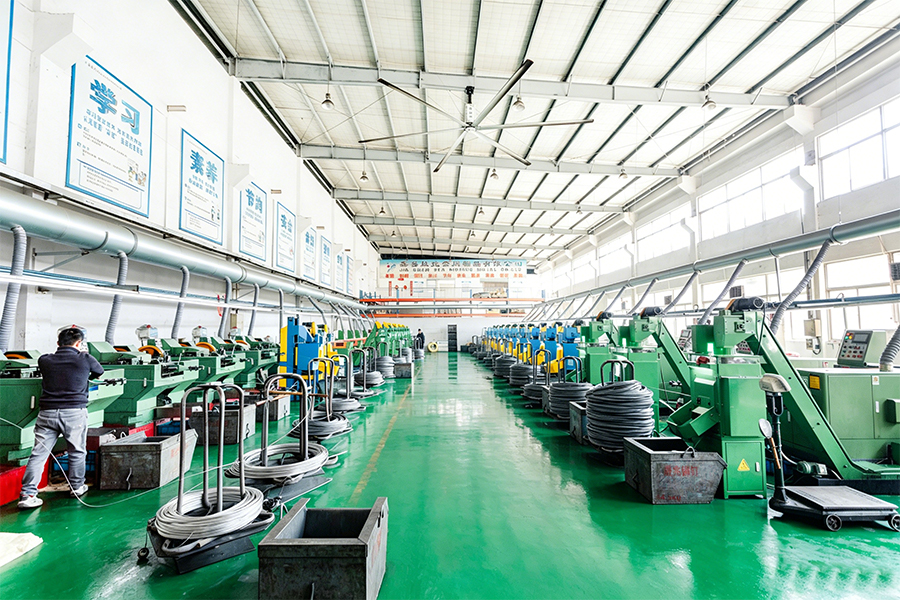

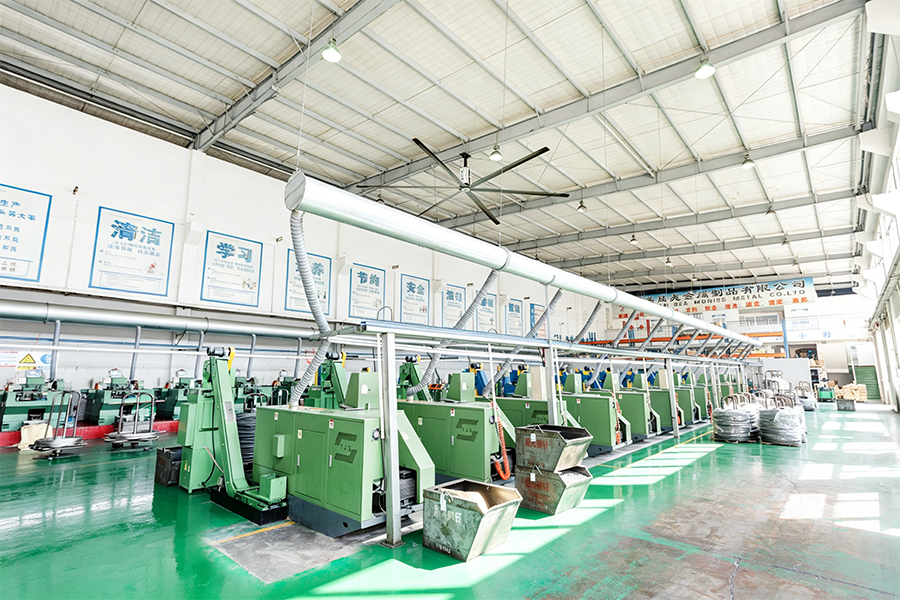

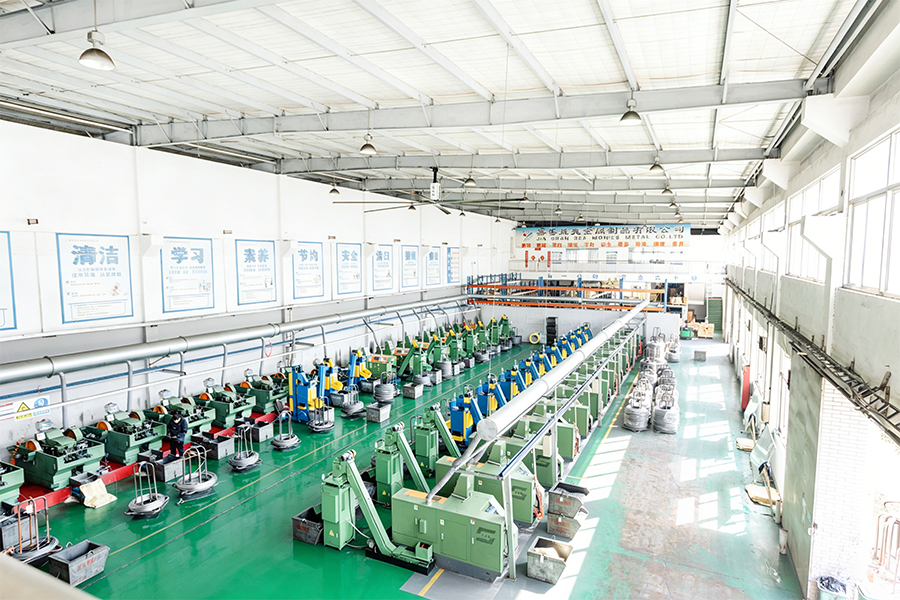

Zhejiang Chance & Union Import és Export Co., Ltd. (Chance & Union) a SEA Monies Metal Co., Ltd. alá tartozó családi vállalkozás, amely 20 éves családi tapasztalatot és minőségi örökséget örökölt a fémgyártás területén. A Shengzhao Metal erős termelési kapacitására és az ellátási lánc előnyeire támaszkodva a kiváló minőségű fémtermékek kutatás-fejlesztésére, gyártására és globális értékesítésére szakosodtunk. A család precizitásra, szigorú munkavégzésre és hosszú távú elkötelezettségre való törekvéséhez ragaszkodva stabil és megbízható termékeket és szolgáltatásokat kínálunk ügyfeleink számára szerte a világon.

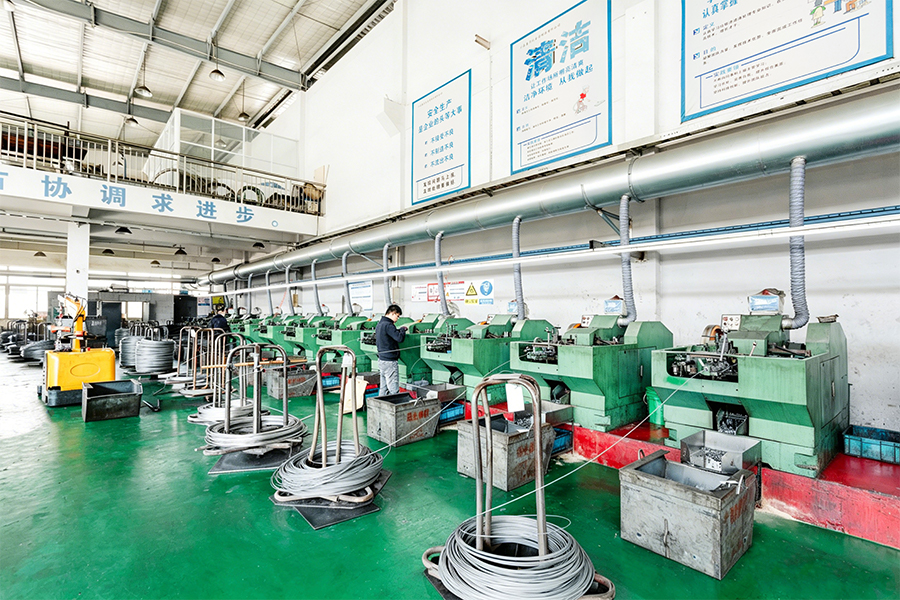

A gyár robusztus kutatás-fejlesztési és gyártási képességeit kihasználva nagy szilárdságú szegecsekre, csavarokra, anyákra, alátétekre, csapokra, csavarokra és különféle nem szabványos egyedi alkatrészekre specializálódtunk. Termékpalettánk olyan anyagokat foglal magában, mint a rozsdamentes acél, ötvözött acél, alumíniumötvözet, réz és speciális ötvözetek, olyan eljárásokat alkalmazva, mint a hidegfejezés, melegkovácsolás és CNC megmunkálás. Termékeinket több mint 25 országba exportálják, több mint 200 ügyfelet szolgálva ki.
A Chance & Union elkötelezett amellett, hogy zökkenőmentesen összekapcsolja a „Kínában gyártott” terméket a nemzetközi piaccal, és a globális ügyfelek számára egyablakos rögzítési megoldásokat kínál a kutatás-fejlesztéstől a tömeggyártásig a professzionális technológia és a kivételes minőség révén.
4. Gyakran Ismételt Kérdések (GYIK)
- 1. kérdés: Mi a fő oka a preload relaxációnak UHV-ben? toronycsavarok ?
V: Amíg kúszás and idegesítő kopás mindketten hozzájárulnak, dinamikus környezetben, például erőátviteli tornyokban, a keresztirányú terhelések hajlamosak a menet érintkezési felületén kopást okozni. Ez egy küszöbérték eléréséig csökkenti a súrlódási erőt, ami az előfeszítés gyors elvesztéséhez vezet. Zhejiang Chance & Union Import és Export Co., Ltd. A (Chance & Union) elemezheti az Ön konkrét terhelési viszonyait, és javasolhatja az optimális anyag- és felületkezelést ezen hatások enyhítésére. - 2. kérdés: Hogyan figyelhetem az előtöltést drága érzékelők nélkül?
V: Gyakorlati módszer a csavar nyúlásának figyelése. A speciális nyomatékkulcsok jelezhetik a nyúlást, és egyes csavarok beépített jelzőkkel vagy centrifugális eszközökkel is rendelkezésre állnak, amelyek jelzik, hogy a megfelelő előfeszítést elértük. Zhejiang Chance & Union Import és Export Co., Ltd. (Chance & Union) precíz gyártási tűréssel tud kiváló minőségű kötőelemeket szállítani, ami ezen egyszerűbb ellenőrzési módszerek hatékonyságának előfeltétele. - 3. kérdés: Mi a legjobb védekezés az előtöltési veszteség ellen?
V: Általában a kezdeti előterhelés növelése a leghatékonyabb módszer. A tanulmányok azt mutatják, hogy nagyobb előterhelés alkalmazása (az anyag folyáshatáráig) javítja a kifáradási élettartamot, és idővel csökkenti a feszültség-lazulás mértékét. Ezt azonban helyesen kell megtenni. Zhejiang Chance & Union Import és Export Co., Ltd. (Chance & Union) a nagy szilárdságú csavarok széles választékát kínálja, amelyek biztonságos, nagyobb előfeszítést tesznek lehetővé, biztosítva, hogy a kritikus ízületek biztonságosak maradjanak teljes élettartamuk során.
8.8-as és 10.9-es fokozatú nagy szilárdságú szénacél csavarok: a húzószilárdság-növekedés kiegyensúlyozása a késleltetett törési érzékenység ellen
A 8.8-as és a 10.9-es tulajdonságosztályú nagy szilárdságú választás szénacél csavarok az egyik legkritikusabb mérnöki döntést képviseli a nehézgépek, az építőipar és az autóipari alkalmazások területén. Míg a Grade 10.9 nagyobb szakítószilárdsága kiváló teherbíró képességet kínál, egyidejűleg növeli a késleltetett törés kockázatát – ez a katasztrofális meghibásodási mód, amelyet a hidrogén ridegedés (HE) és a feszültségkorróziós repedés (SCC) okoz. Ez a cikk átfogó keretet ad ahhoz, hogy eligazodjon ebben a benne rejlő kompromisszumban.
1. Mechanikai tulajdonságok összehasonlítása: 8.8-as és 10.9-es fokozat
Az alábbi táblázat bemutatja az ISO 898-1 és az ASTM A325/A490 szabványok által mindkét tulajdonságosztályra meghatározott legfontosabb mechanikai paramétereket.
| Tulajdonság paramétere | 8.8-as fokozat (közepes széntartalmú acél) | 10.9 fokozat (ötvözött acél) |
|---|---|---|
| Névleges szakítószilárdság (Rm) | 800 MPa (perc) | 1000 MPa (perc) |
| Hozamerősség (Rp0,2) | 640 MPa (perc) | 900 MPa (perc) |
| Keménységi tartomány (HRC) | 22-32 | 32-39 |
| Megnyúlás törésnél (A5) | ≥ 12% | ≥ 9% |
| Terület csökkentése (Z) | ≥ 52% | ≥ 48% |
| Stressz-koncentráció érzékenység | Mérsékelt | Magas (a nagyobb keménység miatt) |
| Hidrogéntöredezés (HE) kockázata | Alacsony vagy közepes | Jelentősen magasabb |
| Tipikus alkalmazások | Általános gépek, gépjármű alvázak, szerkezeti acél csatlakozások | Motor hajtókarok, nagynyomású karimák, szélturbina főtengelyek |
2. Az alapvető konfliktus: Erő kontra rugalmasság és HE fogékonyság
A lényegi ellentmondás a kohászati elvekből adódik. Ahogy a szakítószilárdság növekszik az ötvözés és a hőkezelés (kioltás és temperálás) révén, az anyag mikroszerkezete keményebbé válik, de kevésbé képlékeny. Ez az átalakítás három kritikus biztonsági rést hoz létre:
- Hidrogéntöredezés (HE) kockázata: A nagyobb szilárdságú acélok exponenciálisan érzékenyebbek az atomos hidrogénre. 1000 MPa szakítószilárdságnál a késleltetett törés kiváltásához szükséges kritikus hidrogénkoncentráció 5-szörösére csökken a 800 MPa-os anyagokhoz képest. Ez az oka annak, hogy a 10.9-es fokozatú csavarok lényegesen hajlamosabbak a meghibásodásra, ha savas környezetnek, nedves összeszerelési körülményeknek vagy hidrogént termelő bevonási folyamatoknak vannak kitéve.
- Feszültségkorróziós repedés (SCC) érzékenység: A 10.9-es fokozatú kötőelemek nagyobb maradó feszültségei megszilárdult mikroszerkezetükkel párosulva sebezhetővé teszik őket az SCC-vel szemben kloridtartalmú vagy akár enyhén nedves környezetben is – ez a meghibásodási mód a telepítés után napokkal vagy hónapokkal külső figyelmeztetés nélkül jelentkezhet.
- Csökkentett műanyag deformációs képesség: Ha a törési nyúlás ≥12%-ról ≥9%-ra esik, a 10.9-es fokozatú csavarok kevésbé képesek elnyelni a túlterhelést vagy kompenzálják az ízületek ellazulását a műanyag újraelosztás révén, ami arra kényszeríti a tervezőket, hogy jobban bízzanak a precíz előfeszítés szabályozásában.
3. Döntési keret a kiválasztáshoz
A kompromisszumban való eligazodás érdekében a mérnököknek egymás után kell értékelniük a következő kritériumokat:
- Terhelési szükséglet: Ha a számított szükséges előfeszítés (Fv) meghaladja a 8.8-as fokozat folyáshatárának 85%-át, akkor a 10.9-es fokozat válik szükségessé. Ha azonban a 8.8-as fokozat biztonságosan tudja leadni a szorítóerőt egy biztonsági ráhagyással, akkor az alacsonyabb HE kockázatot előnyben részesítik.
- Környezeti expozíció: Kültéri, tengeri vagy kémiailag agresszív légkörben a védőbevonatokkal (Zn-Ni, Dacromet) ellátott 8.8-as fokozat gyakran megbízhatóbb élettartamot biztosít, mint a 10.9-es fokozat, amely speciális hidrogén-csökkentő bevonási eljárásokat igényel (alacsony hidrogéntartalmú sütés galvanizálás után).
- Üzem közbeni betöltés típusa: A túlnyomórészt statikus terhelések esetén a 10.9 fokozat egyértelmű előnyöket kínál. Dinamikus, ütős vagy ciklikus terhelések esetén a 8.8-as fokozat nagyobb rugalmassága kiváló kifáradásállóságot biztosít, ellensúlyozva az alacsonyabb abszolút szilárdságot.
- Karbantartás és ellenőrzés: A 8.8-as fokozat megbocsátóbb újrahúzási intervallumokat tesz lehetővé, míg a 10.9-es fokozat precíz nyomaték-szögszabályozást igényel, és nem ajánlott a csavarok újrafelhasználása a plasztikus deformáció kockázata miatt.
4. Gyakorlati útmutató gyártási és ellátási szempontból
A 10.9-es fokozatú csavarok késleltetett törési kockázatának csökkentése három pilléren nyugszik: anyagtisztaság, ellenőrzött hőkezelés és fejlett felületvédelem. Zhejiang Chance & Union Import és Export Co., Ltd. (Chance & Union) a SEA Monies Metal Co., Ltd. alá tartozó családi vállalkozás, amely 20 éves családi tapasztalatot és minőségi örökséget örökölt a fémgyártás területén. A Shengzhao Metal erős termelési kapacitására és az ellátási lánc előnyeire támaszkodva a kiváló minőségű fémtermékek kutatás-fejlesztésére, gyártására és globális értékesítésére szakosodtunk. A család precizitásra, szigorú munkavégzésre és hosszú távú elkötelezettségre való törekvéséhez ragaszkodva stabil és megbízható termékeket és szolgáltatásokat kínálunk ügyfeleink számára szerte a világon.
A gyár robusztus kutatás-fejlesztési és gyártási képességeit kihasználva nagy szilárdságú szegecsekre, csavarokra, anyákra, alátétekre, csapokra, csavarokra és különféle nem szabványos egyedi alkatrészekre specializálódtunk. Termékpalettánk olyan anyagokat foglal magában, mint a rozsdamentes acél, ötvözött acél, alumíniumötvözet, réz és speciális ötvözetek, olyan eljárásokat alkalmazva, mint a hidegfejezés, melegkovácsolás és CNC megmunkálás. Termékeinket több mint 25 országba exportálják, több mint 200 ügyfelet szolgálva ki.
A Chance & Union elkötelezett amellett, hogy zökkenőmentesen összekapcsolja a „Kínában gyártott” terméket a nemzetközi piaccal, és a globális ügyfelek számára egyablakos rögzítési megoldásokat kínál a kutatás-fejlesztéstől a tömeggyártásig a professzionális technológia és a kivételes minőség révén. For clients selecting Grade 10.9 bolts, we strictly implement hydrogen baking processes (<180°C for 8 hours post-plating) and provide full process traceability to minimize HE risks.
5. Gyakran Ismételt Kérdések (GYIK)
- 1. kérdés: Biztonságos-e egy 10.9-es fokozatú csavart egy 8.8-as osztályú csavarra helyettesíteni egy meglévő szerelvényben?
V: Újratervezés nélkül nem. Míg a Grade 10.9 nagyobb szakítószilárdsággal rendelkezik, alacsonyabb a rugalmassága, és érzékenyebb a feszültségkoncentrációkra. Az előfeszítő nyomaték újrakalibrálása (amelyet növelni kell) és a kötés csökkentett képlékeny alakváltozás kezelésére való képességének ellenőrzése nélkül történő helyettesítés idő előtti meghibásodáshoz vezethet. Zhejiang Chance & Union Import és Export Co., Ltd. (Chance & Union) azt javasolja, hogy konzultáljon mérnöki csapatunkkal, hogy érvényesítse az adott alkalmazásra vonatkozó fokozatok helyettesítését. - 2. kérdés: Hogyan észlelhetem a 10.9-es fokozatú csavarok késleltetett törési kockázatát a bejövő ellenőrzés során?
V: Amíg delayed fracture cannot be detected by visual inspection, risk indicators include (1) hardness exceeding HRC 39 (indicates overtempering), (2) surface cracks detected by magnetic particle inspection (MPI), and (3) non-conformance to reduction of area (Z) requirements. Zhejiang Chance & Union Import és Export Co., Ltd. A (Chance & Union) teljes malomvizsgálati tanúsítványokat (MTC) és harmadik féltől származó vizsgálati jelentéseket biztosít, beleértve az MPI-t és a keménységvizsgálatot is, hogy biztosítsa a tételszintű megfelelőséget. - 3. kérdés: Melyik bevonat a legalkalmasabb a 10.9-es fokozatú csavarokhoz a hidrogénridegedés minimalizálása érdekében?
V: A mechanikus horganyzást és a Dacromet/Delacote bevonatokat előnyben részesítik a hagyományos galvanizálással szemben, mert megszüntetik vagy jelentősen csökkentik a hidrogénfelvételt. Ha galvanizálásra van szükség, azonnali hidrogénsütés (≥ 8 óra 190-200°C-on) kötelező. Zhejiang Chance & Union Import és Export Co., Ltd. A (Chance & Union) többféle bevonási lehetőséget kínál, és szigorúan felügyeli a sütési paramétereket annak biztosítása érdekében, hogy a 10.9-es fokozatú csavarok megfeleljenek az ASTM F1941 hidrogénridegedés-csökkentési követelményeinek.
