Karimás fejű anya és szabványos hatlapú anya alátéttel: A csapágyfeszültség-eloszlás és a beágyazási ellenállás közötti különbségek számszerűsítése

Nagy előterhelés mellett a választás a karimás fejű anya és a szabványos hatlapú anya lapos alátéttel jelentősen befolyásolja az ízületek teljesítményét. Míg mindkét konfiguráció célja a csapágyfelület növelése és a felületi feszültség csökkentése, a kísérleti adatok jelentős különbségeket mutatnak a nyomáselosztás és a hézaganyagba való beágyazódás ellen.

1. Kapcsolati stressz összehasonlítása: számszerűsített adatok

A következő táblázat a karimás fejű anyák, a sima hatlapú anyák és az alátéttel ellátott hatlapú anyák érintkezési feszültségi adatait tartalmazza, azonos előfeszítési feltételek mellett (a próbaterhelés 75%-a) mérve.

Adatforrás: Érintkezési feszültség mérések csavarkötés tervezési tanulmányokból.

A 10,9-es fokozatú M16-os rögzítőelemeknél a karimás fejű anya hozzávetőlegesen 39,9 ksi érintkezési feszültséget hoz létre, szemben a sima hatlapú anya 94,3 ksi-i feszültségével, ami 57,7%-os csökkenést jelent. Az alátéttel ellátott hatlapfejű anya 33,4 ksi-t ér el, ami 64,6%-os csökkenést jelent a sima hatlapú anyához képest. A nagyobb szilárdságú 12,9 M22 kötőelemeknél a sima hatlapú anya 131 ksi-t generál, míg az alátét konfiguráció ezt 50,8 ksi-re csökkenti, ami 61,2%-os csökkenést jelent.

2. Csapágyfeszültség-eloszlás: A nyomásprofil különbsége

A lapos alátétekből származó feszültségcsökkenés csúcsértéke ugyan jelentős, de nem éri el azt a szintet, amelyet pusztán az érintkezési felület alapján megjósolnánk. A 1/2"-13 kötőelemek tesztelése a próbaterhelés 80%-ánál azt mutatta, hogy az edzett lapos alátét körülbelül 50%-kal csökkentette a csúcsnyomást, míg a karimás fejű rögzítő olyan terheléseloszlást biztosított, amely jobban függ az egyes rögzítőelemek geometriájától.

A nyomásjelző fóliával végzett érintkezési felület mérések kimutatták, hogy a karimafej alatti érintkezési felület lényegében a teljes felülettől a karima külső átmérőjénél keskeny sávig vagy a hézaglyuk közelében lévő gyűrűig változhat. Ez az eltérés a karima kúposságának és az anyatest merevségének köszönhető. Az alátéttel ellátott hatlapú anyák esetében a szabványos lapos alátét nem éri el a külső átmérője által megjósolt teljes feszültségcsökkentést, mivel az alátét nem elég vastag ahhoz, hogy egyenletesen ossza el a terhelést a külső átmérőjére. A vastagabb alátétek hatékonyabban osztják el a terhelést és csökkentik a feszültséget mind az alátétben, mind a csuklóelemekben.

3. Beágyazási ellenállás: Az előterhelés elvesztésének megelőzése

A beágyazás az anyacsapágy felülete alatti hézaganyag lokális megengedése vagy összenyomása. Ez a meghúzás utáni korai előfeszítés elvesztésének elsődleges oka. Mind a karimás fejű anya, mind az alátéttel ellátott hatlapú anya csökkenti a beágyazást azáltal, hogy csökkenti az érintkezési feszültséget a csapágyfelületen.

• Karimás fejű anya: Az integrált karima nagyobb csapágyfelületet biztosít, amely szélesebb zónában osztja el a nyomást. Ez csökkenti annak kockázatát, hogy az anya puhább anyagokba, például alumíniumba, vékony acéllemezbe vagy bevont felületekbe ágyazódjon. A karima megakadályozza a felületi károsodást és csökkenti annak kockázatát, hogy az anya áthúzódjon a kötés anyagán.
• Hatlapfejű anya edzett alátéttel: Egy megfelelően meghatározott edzett alátét 30-50%-kal növelheti a tömítések vagy a hézagok terhelését az alátét nélkülihez képest, mivel megakadályozza a beágyazódást és egyenletesebben osztja el a terhelést. Kompenzálja a szabálytalan felületi viszonyokat és csökkenti a súrlódást a csapágyfelületen.

4. További teljesítménymegfontolások

• Nyomaték-feszültség kapcsolat: Az érintkezési felület sugara befolyásolja az adott előfeszítéshez szükséges nyomatékot. Ha a karima külső átmérőjén érintkezik, az ellenállási nyomaték nagyobb, és ugyanazon bemeneti nyomaték mellett kisebb csavarfeszesség keletkezik. A tesztek kimutatták, hogy a belső átmérőjű és a külső átmérőjű érintkezők közötti különbség 10-15%-kal csökkentheti a feszültséget.

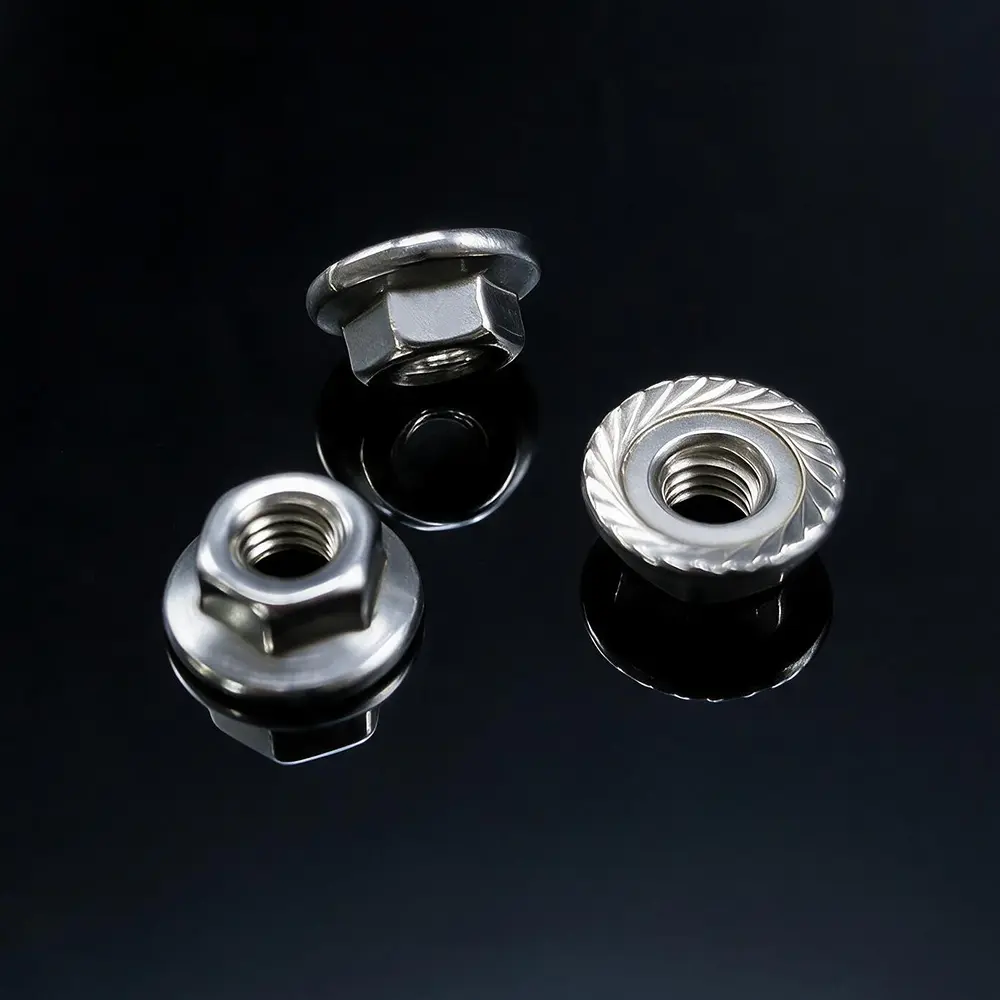

• Rezgéscsillapító teljesítmény: A fogazott karimás anyák (gyakran csúszóanyáknak nevezik) fogakat tartalmaznak a csapágyfelületen, amelyek beleharapnak az illeszkedő felületbe, és mechanikus reteszelő hatást biztosítanak, amely ellenáll a vibráció hatására bekövetkező kilazulásnak. A sima karimás anyák nem biztosítják ezt a reteszelő hatást.
• Felületi sérülések: A fogazott karimás anyák károsíthatják a festett, eloxált vagy puha felületeket. Kész vagy kozmetikai alkalmazásokhoz előnyben részesítjük a sima karimás anyákat vagy a szabványos hatlapú anyákat alátéttel.

5. Gyártási és minőségi perspektíva

Az egységes karimageometria és az ellenőrzött gyártási tűrések elengedhetetlenek a karimafejű anyák terheléselosztási előnyeinek eléréséhez. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) a SEA Monies Metal Co., Ltd. alá tartozó családi vállalkozás, amely 20 éves családi tapasztalatot és minőségi örökséget örökölt a fémgyártás területén. A Shengzhao Metal erős termelési kapacitására és az ellátási lánc előnyeire támaszkodva a kiváló minőségű fémtermékek kutatás-fejlesztésére, gyártására és globális értékesítésére szakosodtunk. A család precizitásra, szigorú munkavégzésre és hosszú távú elkötelezettségre való törekvéséhez ragaszkodva stabil és megbízható termékeket és szolgáltatásokat kínálunk ügyfeleinknek szerte a világon.

A gyár robusztus kutatás-fejlesztési és gyártási képességeit kihasználva nagy szilárdságú szegecsekre, csavarokra, anyákra, alátétekre, csapokra, csavarokra és különféle nem szabványos egyedi alkatrészekre specializálódtunk. Termékpalettánk olyan anyagokat foglal magában, mint a rozsdamentes acél, ötvözött acél, alumíniumötvözet, réz és speciális ötvözetek, olyan eljárásokat alkalmazva, mint a hidegfejezés, melegkovácsolás és CNC megmunkálás. Termékeinket több mint 25 országba exportálják, több mint 200 ügyfelet szolgálva ki.

A Chance & Union elkötelezett amellett, hogy zökkenőmentesen összekapcsolja a „Kínában gyártott” terméket a nemzetközi piaccal, és a globális ügyfelek számára egyablakos rögzítési megoldásokat biztosít a kutatás-fejlesztéstől a tömeggyártásig a professzionális technológia és a kivételes minőség révén.

6. Gyakran Ismételt Kérdések (GYIK)

• 1. kérdés: A karimás fejű anya teljesen helyettesíti az edzett alátét szükségességét?
  V: A legtöbb alkalmazásban igen, mert a karima nagyobb csapágyfelületet biztosít, és hatékonyan osztja el a terhelést. Nagyon puha anyagok, hornyolt lyukak vagy szabálytalan illesztési felület esetén azonban szükség lehet egy edzett alátétre a beágyazódás megakadályozása és az egyenletes terheléseloszlás biztosítása érdekében. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ajánlhatja a megfelelő konfigurációt az Ön konkrét kötési terve és anyaga alapján.
• 2. kérdés: Miért mutatják az érintkezési feszültségadatok az alátéttel ellátott hatlapú anyát, amely egyes méreteknél jobban teljesít, mint a karimás fejű anya?
  V: Az adatok a csapágyfelület érintkezési feszültségét tükrözik. A megfelelő méretű edzett alátét néha hatékonyabban tudja elosztani a terhelést, mint egy anya karimája, különösen, ha a karima geometriája nem hoz létre teljes felületű érintkezést. A szabványos lapos alátét csavarral együtt alkalmazva bizonyos vizsgálatok során egyenletesebben osztja el a feszültséget, mint a karima. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) konkrét ajánlásokat és termékadatokat tud nyújtani az Ön alkalmazásához.
• 3. kérdés: Mi a fő teljesítménybeli különbség a fogazott karimás anya és a sima karimás anya között?
  V: A fogazott karimás anyák mechanikus reteszelő hatást biztosítanak az illeszkedő felületbe való beleharapással, amely rezgés hatására ellenáll a kilazulásnak. A sima karimás anyák elosztják a terhelést anélkül, hogy megjelölnék a felületet, és ott használatosak, ahol meg kell őrizni a felületi minőséget. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) mindkét típust kínálja, és tanácsot tud adni az összeszerelési feltételeknek megfelelő legjobb választásról.

DIN 6923 karimás anya kontra DIN 934 hatlapú anya alátéttel: Hogyan befolyásolja a karima átmérője és a kifutási tűrés az előfeszítés megtartását az érintkezési feszültségen és a beágyazási ellenálláson keresztül?

A kiválasztás a DIN 6923 karimás anya a DIN 934 szabvány szerinti hatlapú anya külön alátéttel pedig kritikus döntés a csavarkötések kialakításánál. Míg mindkét konfiguráció célja a csapágyfeszültség elosztása és az ellenállás beágyazódása, geometriai és tűréskülönbségeik számszerűsíthető különbségekhez vezetnek az érintkezési feszültségeloszlásban, és ennek következtében az előfeszítésben. Ez a cikk azt vizsgálja, hogy a DIN 6923 szerinti anya karima külső átmérője (dw) és kifutási tűrése hogyan alakul át különböző mechanikai viselkedésekben.

1. Méretek összehasonlítása: DIN 6923 karimás anya vs. DIN 934 hatlapú anya alátéttel

A DIN 6923-as anya integrált karimája meghatározott, egységes csapágyfelületi geometriát biztosít. Ezzel szemben a DIN 934-es anya külön alátétre támaszkodik, ami további tűréseket és szerelési variálhatóságot biztosít. Az alábbi táblázat az M10 és M16 méretű kulcscsapágyfelület méreteit hasonlítja össze.

Adatforrás: DIN 6923 méretek a Westfield Fasteners cégtől.

2. Kapcsolati stresszeloszlás: amit a kutatás mutat

A kísérleti és FEM-kutatások feltárták a csapágynyomás-eloszlás fontos jellemzőit a karimás anyák alatt.

• Nem egyenletes sugárirányú eloszlás: Háromdimenziós fotoelasztikus kísérletek kimutatták, hogy a hatszögletű karimás anyák felfekvési felületén a nyomáseloszlás nem egyenletes. A nyomás a karima belső részén koncentrálódik, míg a külső rész nyomása közel nullára csökken. Ez azt jelenti, hogy az effektív teherbírási terület kisebb, mint a teljes karimafelület azt sugallja.
• Aszimmetrikus eloszlás: Ugyanez a kutatás igazolja, hogy a csavarkötésben a feszültségeloszlás és a karima anya felfekvési felületén a nyomáseloszlás tengelyirányban aszimmetrikus, ami megfelel a menetes rész aszimmetrikus alakjának. Ez az aszimmetria hozzájárul a lazító mechanizmushoz.
• Karima geometriai hatások: Az elaszto-plasztikus FEM analízis megerősítette, hogy a karima vastagsága és a karima dőlésszöge lényegesen befolyásolja mind az érintkezési feszültségeloszlást, mind a tartós rögzítést (beágyazást) a csapágyfelületen. Egy jól megtervezett karimageometria csökkentheti a feszültségkoncentrációt a belső élnél.

Az alátéttel ellátott szabványos hatlapú anya esetében az érintkezési nyomás sem egyenletes, de a külön alátét jelenléte további változókat eredményez: előfordulhat, hogy az alátét nincs tökéletesen központosítva, és terhelés alatti deformációja befolyásolhatja a nyomásprofilt.

3. Beágyazás és előtöltés megtartása

A beágyazódás – a csapágyfelület helyi képlékeny deformációja az anya vagy alátét alatt – a meghúzás utáni előfeszítés elvesztésének elsődleges oka.

• DIN 6923 karimás anya: A karimás anya nagyobb csapágyfelülete csökkenti az érintkezési feszültséget adott előfeszítésnél, ezáltal csökkenti a beágyazás mélységét. Mivel azonban a nyomás a karima belső széle közelében összpontosul, a feszültségcsökkenés kisebb, mint amit egy egyszerű területarány-számítás feltételezne. A fogazott karima (fogakkal) használata javíthatja a reteszelést az illeszkedő felületbe való beleharapással, de ez növeli a felület sérülését és csökkentheti a csatlakozás újrafelhasználhatóságát.
• DIN 934 hatlapú anya alátéttel: Egy megfelelően meghatározott edzett alátét 30-50%-kal növelheti a hézagterhelést a nem alátéthez képest, mivel megakadályozza a beágyazódást és egyenletesebben osztja el a terhelést. A hatékonyság azonban az alátét keménységétől, vastagságától és beállításától függ. A túl vékony alátét nem oszlatja el a terhelést a külső felületén, ami megfosztja az előnyök egy részét.

4. Gyártási és minőségi perspektíva

Az egységes karimageometria és az ellenőrzött gyártási tűrések elengedhetetlenek a karimafejű anyák terheléselosztási előnyeinek eléréséhez. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) a SEA Monies Metal Co., Ltd. alá tartozó családi vállalkozás, amely 20 éves családi tapasztalatot és minőségi örökséget örökölt a fémgyártás területén. A Shengzhao Metal erős termelési kapacitására és az ellátási lánc előnyeire támaszkodva a kiváló minőségű fémtermékek kutatás-fejlesztésére, gyártására és globális értékesítésére szakosodtunk. A család precizitásra, szigorú munkavégzésre és hosszú távú elkötelezettségre való törekvéséhez ragaszkodva stabil és megbízható termékeket és szolgáltatásokat kínálunk ügyfeleinknek szerte a világon.

A gyár robusztus kutatás-fejlesztési és gyártási képességeit kihasználva nagy szilárdságú szegecsekre, csavarokra, anyákra, alátétekre, csapokra, csavarokra és különféle nem szabványos egyedi alkatrészekre specializálódtunk. Termékpalettánk olyan anyagokat foglal magában, mint a rozsdamentes acél, ötvözött acél, alumíniumötvözet, réz és speciális ötvözetek, olyan eljárásokat alkalmazva, mint a hidegfejezés, melegkovácsolás és CNC megmunkálás. Termékeinket több mint 25 országba exportálják, több mint 200 ügyfelet szolgálva ki.

A Chance & Union elkötelezett amellett, hogy zökkenőmentesen összekapcsolja a „Kínában gyártott” terméket a nemzetközi piaccal, és a globális ügyfelek számára egyablakos rögzítési megoldásokat biztosít a kutatás-fejlesztéstől a tömeggyártásig a professzionális technológia és a kivételes minőség révén.

5. Frequently Asked Questions (FAQ)

• Q1: Does a DIN 6923 flange nut completely replace the need for a hardened washer?
  A: Yes, in most applications. The integral flange provides a larger bearing surface and distributes the load effectively. However, for very soft materials, slotted holes, or where the joint surface is irregular, a hardened washer may still be necessary to prevent embedding and ensure uniform load distribution. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ajánlhatja a megfelelő konfigurációt az Ön konkrét kötési terve és anyaga alapján.
• Q2: Why is the contact stress under a flange nut not uniformly distributed across the entire flange?
  A: Photoelastic experiments have shown that pressure concentrates at the inner part of the flange, while the pressure at the outer part is reduced to near zero . This is due to the stiffness of the nut body and the geometry of the flange. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ensures precise flange geometry to optimize load distribution.
• Q3: What is the effect of flange slope angle on preload retention?
  A: Elasto-plastic FEM analysis has shown that the flange slope angle substantially influences both contact stress distribution and permanent set at the bearing surface . An optimized flange slope angle helps to distribute the load more uniformly, reducing stress concentrations and the associated embedding that causes preload loss. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) can provide guidance on optimal flange geometry for your specific application.
