Hogyan működnek a kapocscsapok mechanikus összeköttetésben?
A Clevis csapszegek alapvető mechanikus rögzítőelemek, amelyek biztonságos, de levehető összeköttetést biztosítanak a mozgó alkatrészek között. A kapocscsap egy eltávolítható csap, amelyet gyakran sasszegekkel, rugós csapokkal vagy rögzítőgyűrűkkel használnak mechanikai alkatrészek vagy vezérlőelemek csatlakoztatására. Egyszerű felépítésű, könnyen szerelhető, korlátozott forgást vagy mozgást tesz lehetővé. Ezeknek a jellemzőknek köszönhetően a kapocscsapokat széles körben használják mezőgazdasági gépekben, autóipari rendszerekben, tengeri berendezésekben és ipari szerelvényekben, ahol rugalmas mozgásra és megbízható csatlakozásra van szükség.
A mechanikus összeköttetésben a kapcsos csap úgy működik, hogy áthalad a csatlakoztatott alkatrészekben, például a kapcsos villában és az összekötő karban, egy vonalban lévő lyukakon. A csap forgáspontként működik, miközben megtartja a csatlakoztatott alkatrészek helyzetét. A levehető kialakítás lehetővé teszi a technikusok számára az alkatrészek gyors összeszerelését, ellenőrzését, javítását vagy cseréjét anélkül, hogy károsítaná a környező szerkezeteket. Az alkalmazási követelményektől függően különböző kivitelek, mint pl Normál Clevis Pins , Lapos fejű Clevis Pins , Rozsdamentes acél 304 Clevis Pins, és Rozsdamentes acél 316 Clevis csapok különböző szintű szilárdságot, korrózióállóságot és telepítési rugalmasságot biztosíthat.
A Clevis Pins alapvető szerkezetének és működési elvének megértése
A csapszeg általában egy hengeres tengelyből és egy fejrészből áll, amely megakadályozza, hogy a csap teljesen áthaladjon a csatlakoztatott alkatrészeken. A beszerelés során a csapot a megfelelő lyukakon keresztül helyezik be, és rögzítőelemmel rögzítik. A csatlakozás lehetővé teszi a szabályozott mozgást, miközben megakadályozza a nem kívánt szétválást. Ellentétben az állandó rögzítőelemekkel, a kapcsos csapokat többszöri össze- és szétszerelésre tervezték, így alkalmasak rendszeres karbantartást igénylő mechanikai rendszerekhez.
A kapocscsapok működési elve a terhelés átvitelén és a forgó mozgáson alapul. Amikor erőt fejtenek ki egy összekötő rendszerre, a csuklós csap elosztja a terhelést a csatlakoztatott alkatrészek között, miközben lehetővé teszi a szükséges mozgástartományt. A kialakítás csökkenti a mozgó alkatrészek közötti súrlódást és stabil kapcsolatot biztosít dinamikus munkakörülmények között. Az egyszerű szerkezet és a rugalmas beépítés kombinációja széles körben alkalmazza a mechanikus összekötő alkalmazásokban a kapocscsapokat.
- Csatlakoztassa a eltávolítható mechanikai alkatrészeket hegesztés vagy tartós rögzítés nélkül.
- Biztosítson forgási funkciókat mozgó függesztőrendszerekhez.
- Lehetővé teszi a kényelmes ellenőrzést és cserét a berendezés karbantartása során.
- Támogatja a különböző környezetvédelmi követelményeket különféle anyagválasztással.

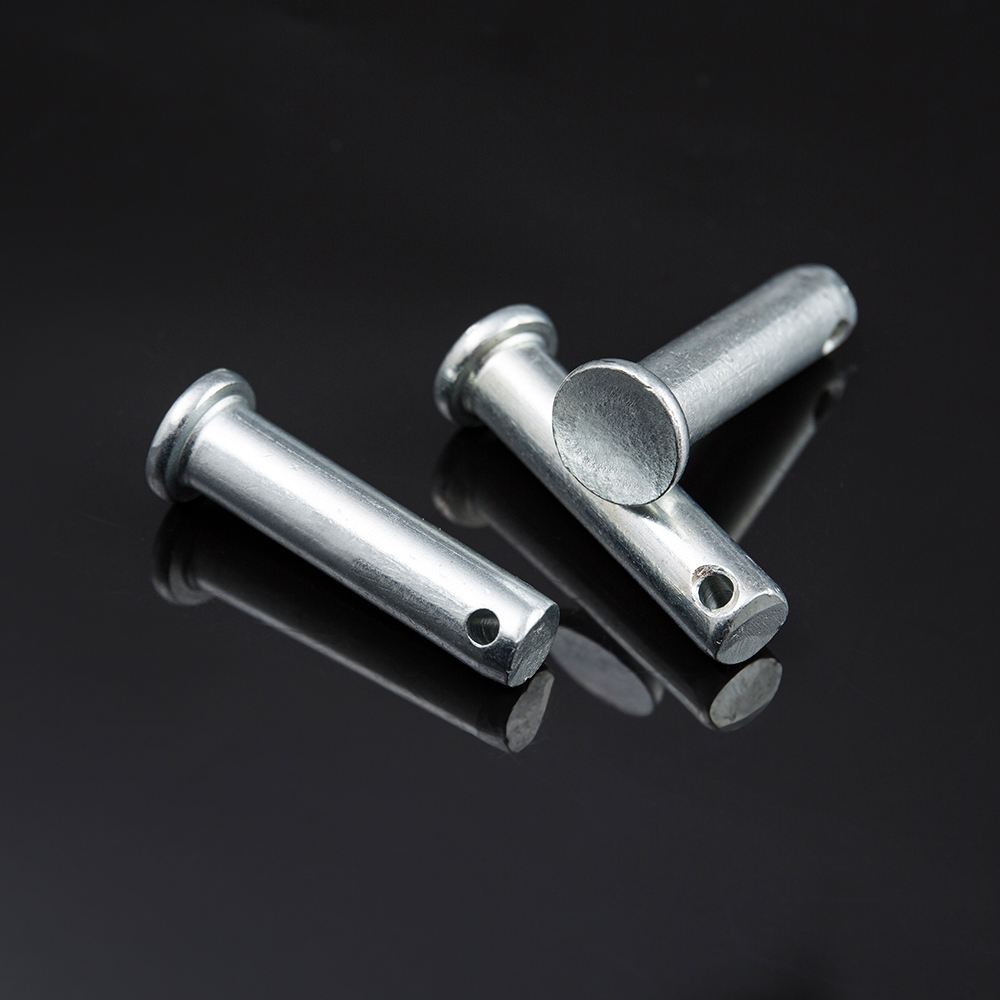

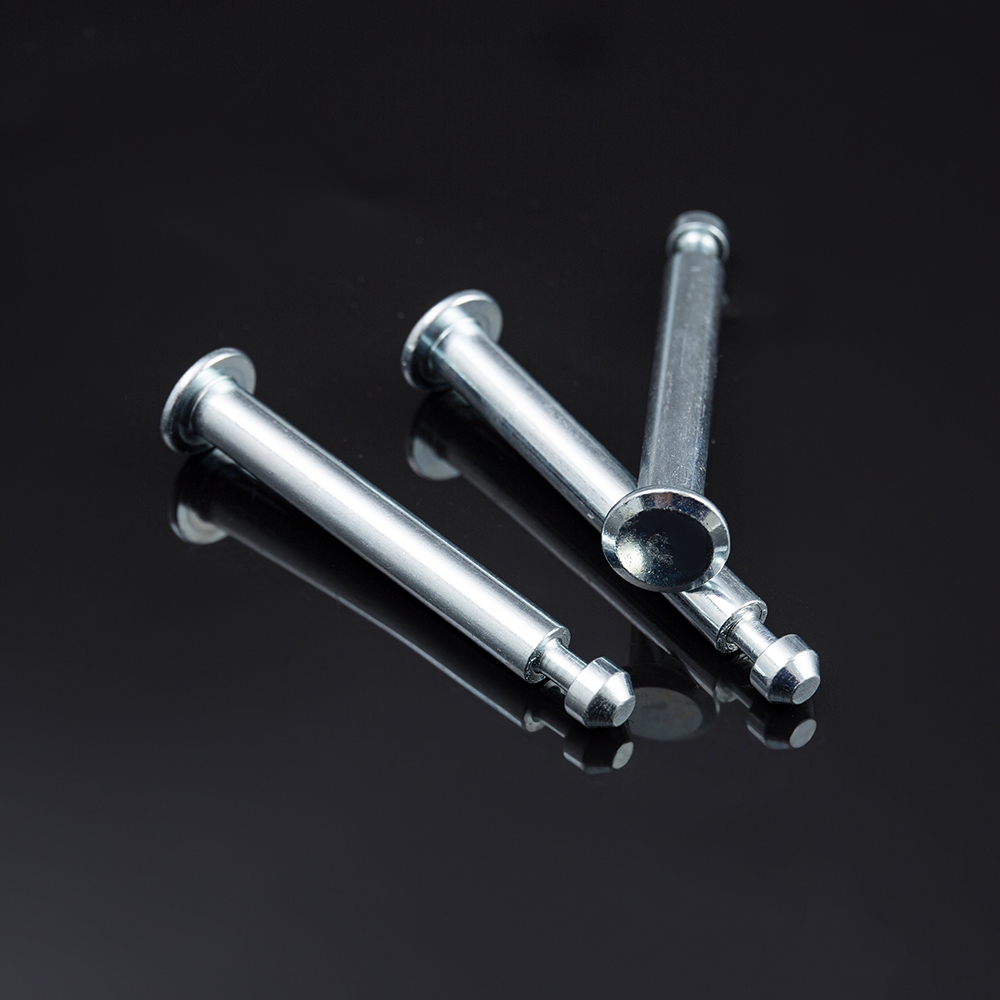

Szabványos Clevis csapok általános mechanikai összekötő alkalmazásokhoz
Normál Clevis Pins általánosan használt rögzítőelemek általános mechanikai csatlakozásokhoz, ahol megbízható teljesítmény és egyszerű telepítés szükséges. Szabványos méretekkel készülnek, hogy illeszkedjenek az általános összekötő szerkezetekhez, és gyakran kombinálják sasszegekkel vagy rögzítőgyűrűkkel a biztonságos elhelyezés érdekében. Ezek a csapok praktikus egyensúlyt biztosítanak az erő, a rugalmasság és a karbantartási kényelem között.
Mezőgazdasági gépekben, építőipari berendezésekben és ipari mechanizmusokban a szabványos kengyeles csapokat gyakran használják a vezérlőkarok, konzolok és mozgó egységek összekapcsolására. Kivehető szerkezetük lehetővé teszi a kezelők számára, hogy gyorsan kicseréljék az elhasználódott alkatrészeket, és csökkentsék a berendezés leállási idejét. Az állandó rögzítési módokhoz képest a szabványos kengyeles csapok jobb szervizelhetőséget kínálnak, mivel a csatlakozás speciális vágási vagy megmunkálási műveletek nélkül nyitható.
A megbízható szabványos csapszegek előállítása pontos megmunkálást, stabil anyagszabályozást és szigorú tűréskezelést igényel. A Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) a precíziós fémalkatrészekre összpontosít a fejlett gyártási erőforrások és a hosszú távú kötőelemekkel kapcsolatos tapasztalatok kombinálásával. A cég különféle rögzítőalkatrészeket kínál, amelyeket hidegfejezéssel, melegkovácsolással és CNC megmunkálási folyamatokkal gyártanak, így az ügyfelek állandó minőséget biztosítanak az ipari alkalmazásokhoz.
Azon ügyfelek számára, akik a szabványos specifikációkon túl testreszabott méreteket igényelnek, Normál Clevis Pins és a kapcsolódó testre szabott kapocscsap-megoldások rajzok, tűréskövetelmények és anyagszabványok szerint gyárthatók. Ez a rugalmasság segít a gépészeti tervezőknek a csatlakozási struktúrákat a különböző berendezési feltételekhez igazítani.
Lapos fejű kapocscsapok a biztonságos elhelyezésért és a telepítés hatékonyságáért
Lapos fejű Clevis Pins a hagyományos tűszerkezetekhez képest szélesebb és laposabb fejkialakítással rendelkeznek. A megnövelt fejfelület javítja az érintkezési stabilitást, és segít megakadályozni, hogy a csap átmozduljon a csatlakoztatott alkatrészen. Ez a kialakítás különösen hasznos olyan alkalmazásokban, ahol a helykorlátozás, a beépítési irány vagy a felületi érintkezési követelmények befolyásolják a rögzítőelemek kiválasztását.
A laposfejű kialakításokat általában mechanikus kapcsolóelemekben, járműszerelvényekben, ipari gépekben és gyakori beállítást igénylő berendezésekben alkalmazzák. A lapos fej nagyobb csapágyfelületet biztosít, ami segít elosztani az érintkezési nyomást és javítja a csatlakozás megbízhatóságát. Ezek a jellemzők a lapos fejű kengyeles csapokat alkalmassá teszik olyan alkalmazásokra, ahol a vibráció, az ismétlődő mozgás vagy a korlátozott telepítési hozzáférés befolyásolhatja a rögzítési teljesítményt.
A hagyományos kerek fejű szerkezetekkel összehasonlítva a lapos fejű csapszegek előnyt jelentenek a pozicionálás és az összeszerelés terén. Csökkenthetik a környező alkatrészekkel való interferenciát, és kompaktabb telepítési profilt biztosítanak. Megfelelő záróelemekkel kombinálva stabil kapcsolatot hoznak létre, amely támogatja a forgási mozgást és a biztonságos rögzítést.
- Válassza ki a megfelelő csap átmérőt és hosszt a csatlakozás tervezési követelményeinek megfelelően.
- Pontosan igazítsa be az összekötő furatokat, mielőtt behelyezi a csapszeget.
- Szerelje be a rögzítőelemet, hogy megakadályozza a véletlen elmozdulást működés közben.
- Rendszeresen ellenőrizze a csatlakozást a folyamatos mechanikai teljesítmény biztosítása érdekében.
Rozsdamentes acél 304 316 Clevis csapok korrózióálló környezetekhez
Rozsdamentes acél 304 316 Clevis csapok Olyan alkalmazásokhoz tervezték, amelyek fokozott korrózióállóságot és hosszú távú tartósságot igényelnek. A rozsdamentes acél anyagok jobb védelmet nyújtanak a nedvesség, az oxidáció és a kemény környezeti feltételek ellen, mint a szabványos szénacél opciók. Ezek a tulajdonságok alkalmassá teszik őket tengeri felszerelésekhez, kültéri gépekhez, élelmiszer-feldolgozó berendezésekhez és más olyan környezetekhez, ahol fontos az anyag stabilitása.
A rozsdamentes acél csapszegek ugyanazt az alapvető működési elvet követik, mint a többi csapszeges kivitel, miközben fokozott környezeti ellenállást kínálnak. Támogatják a mechanikus mozgást, a leszerelhető összeszerelést és a megbízható teherátvitelt, miközben csökkentik a korrózióval kapcsolatos meghibásodások kockázatát. A különböző rozsdamentes acélminőségek közötti választás az alkalmazási követelményektől, az expozíciós feltételektől és a várható élettartamtól függ.
A Chance & Union precíziós fém kötőelemek gyártására és szállítására specializálódott rozsdamentes acél, ötvözött acél, alumíniumötvözet, réz, titán, duplex acél és más speciális ötvözetek felhasználásával. Erős kutatás-fejlesztési és gyártási képességeivel a Zhejiang Chance & Union Import and Export Co., Ltd. személyre szabott rögzítési megoldásokat kínál olyan iparágak számára, mint a repülőgépipar, az elektromos járművek, az orvosi berendezések és az ipari gépek.
| Termékkategória | Főbb jellemzők | Tipikus alkalmazások | Főbb előnyök |
| Normál Clevis Pins | Általános célú hengeres csapos szerkezet levehető szereléssel | Mezőgazdasági gépek, ipari berendezések, mechanikus kapcsolók | Könnyű karbantartás és széleskörű kompatibilitás |
| Lapos fejű Clevis Pins | Lapos, megnövelt fej a jobb pozicionálás érdekében | Kompakt szerelvények és mozgó mechanizmusok | Jobb stabilitás és telepítési kényelem |
| Rozsdamentes acél 304 316 Clevis csapok | Korrózióálló rozsdamentes acél szerkezet | Tengeri, kültéri és igényes környezet | Hosszú élettartam és környezeti tartósság |
Testreszabási lehetőségek és minőség-ellenőrzés a Clevis Pin-gyártáshoz
A modern mechanikai rendszerek gyakran igényelnek meghatározott méretű, anyagú vagy felületigényű alkatrészeket. A szabványosított termékek nem mindig felelnek meg a különleges alkalmazásoknak, amelyek szokatlan formákat, speciális hornyokat, ultrahosszú szerkezeteket vagy szigorú tűréskövetelményeket foglalnak magukban. A professzionális kapocscsap-gyártók testreszabási szolgáltatásokat nyújtanak ezeknek a mérnöki kihívásoknak a támogatására.
A Chance & Union precíziós alkatrészeket fejleszt az ügyfelek rajzai, műszaki specifikációi és gyártási követelményei szerint. A vállalat automatizált hidegfejezési technológiát és megmunkálási eljárásokat alkalmaz, hogy egyenletes minőséget érjen el a tömeggyártás során. Gyártási lehetőségei kiterjednek a nagy szilárdságú szegecsekre, csavarokra, anyákra, alátétekre, csapokra, csavarokra és különféle nem szabványos egyedi alkatrészekre.
Rozsdamentes acél 304 316 Clevis csapok és más testreszabott tűs termékek is előállíthatók ellenőrzött méretekkel, megfelelő anyagokkal és professzionális műszaki támogatással. A Chance & Union a termékek nyomon követési rendszerei, a minőségi nyilvántartások és az életciklus-szolgáltatás támogatása révén segíti ügyfeleit a stabil teljesítmény fenntartásában a gyártástól a végső alkalmazásig.
Hogyan javítják a Clevis Pins a mechanikus összekötő teljesítményt
A mechanikus összeköttetések a pontos mozgástól, a stabil csatlakozásoktól és a kényelmes karbantartástól függenek. A Clevis csapok hozzájárulnak ezekhez a követelményekhez azáltal, hogy egyensúlyt biztosítanak az erő és a rugalmasság között. Kivehető kialakításuk lehetővé teszi a berendezésgyártók számára, hogy könnyebben összeszerelhető és karbantartható rendszereket hozzanak létre, miközben csökkentik a csere bonyolultságát.
A különböző kapocscsap-kategóriák különböző mérnöki igényeket szolgálnak ki. A szabványos kialakítások általános alkalmazásokhoz alkalmasak, a lapos fejű kialakítások javítják a telepítés stabilitását, a rozsdamentes acél változatok pedig fokozott ellenállást biztosítanak a kihívásokkal teli környezetben. A megfelelő típus kiválasztása biztosítja, hogy az összekötő rendszer megbízható működést tudjon elérni a teljes üzemidő alatt.
Gyakran Ismételt Kérdések
1. kérdés: Mi a csuklós csap fő funkciója mechanikus összekötő rendszerekben?
A kapocscsap összeköti a mechanikai alkatrészeket, miközben lehetővé teszi a szabályozott forgást vagy mozgást. Levehető csatlakozást biztosít, amely könnyen telepíthető, eltávolítható és karbantartható.
2. kérdés: Mi a különbség a normál és a lapos fejű kapocscsapok között?
A szabványos rögzítőcsapokat általános mechanikai csatlakozásokhoz tervezték, míg a lapos fejű rögzítőcsapok szélesebb érintkezési felületet biztosítanak a jobb pozicionálás és a telepítési stabilitás érdekében bizonyos szerelvényekben.
3. kérdés: Mikor kell a 304 316 rozsdamentes acél csapokat kiválasztani?
A rozsdamentes acél csapszegek olyan alkalmazásokhoz ajánlottak, amelyek nedvességnek, korróziós kockázatnak vagy olyan nehéz környezeti feltételeknek vannak kitéve, ahol hosszú távú tartósságra van szükség.
4. kérdés: Tud-e a Chance & Union testreszabott rögzítőcsap-megoldásokat kínálni?
Igen. A Zhejiang Chance & Union Import and Export Co., Ltd. személyre szabott rögzítőelem-gyártást biztosít az ügyfél rajzai, anyagkövetelményei, tűrésszabványai és alkalmazási feltételei alapján.
5. kérdés: Hogyan biztosítják a gyártók a kapocscsap minőségét?
A minőséget az ellenőrzött anyagválasztás, a precíziós megmunkálás, az automatizált gyártási folyamatok, az ellenőrzési eljárások és a nyomonkövetési rendszerek tartják fenn az egyenletes teljesítmény biztosítása érdekében.
