Termék áttekintése

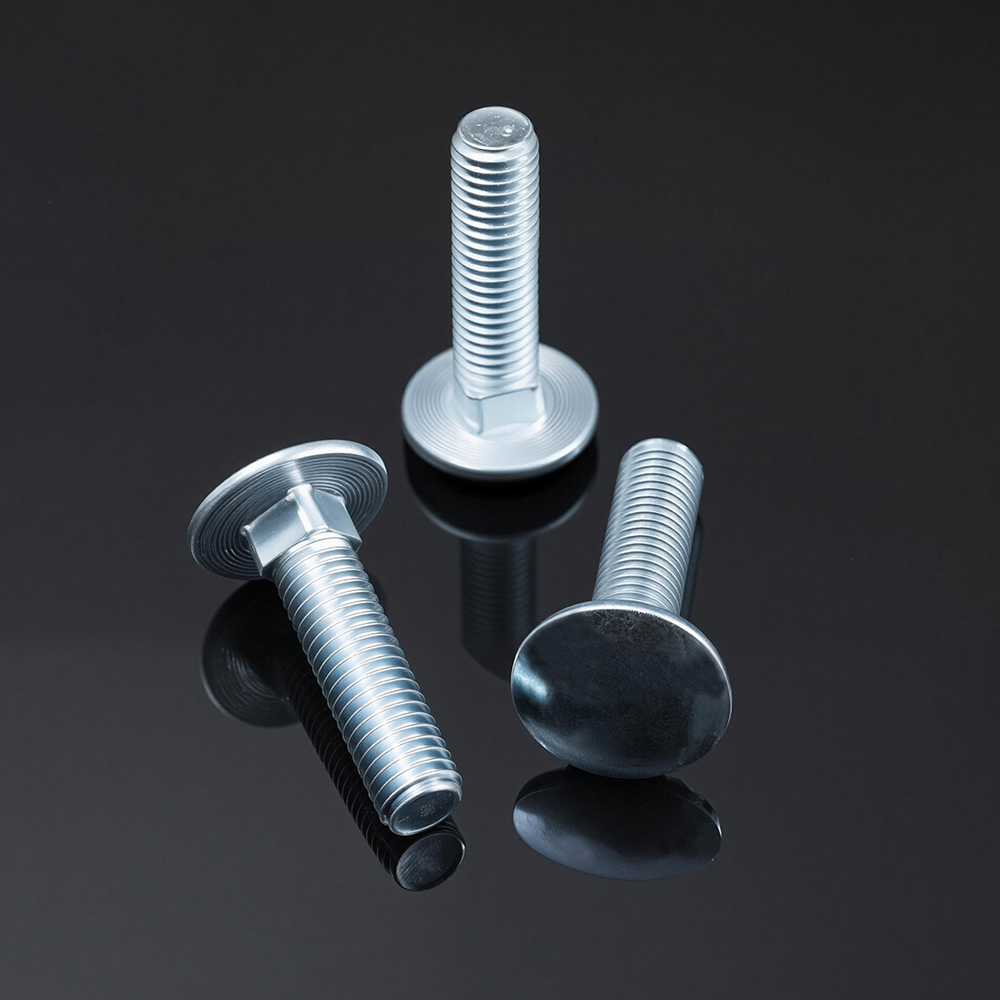

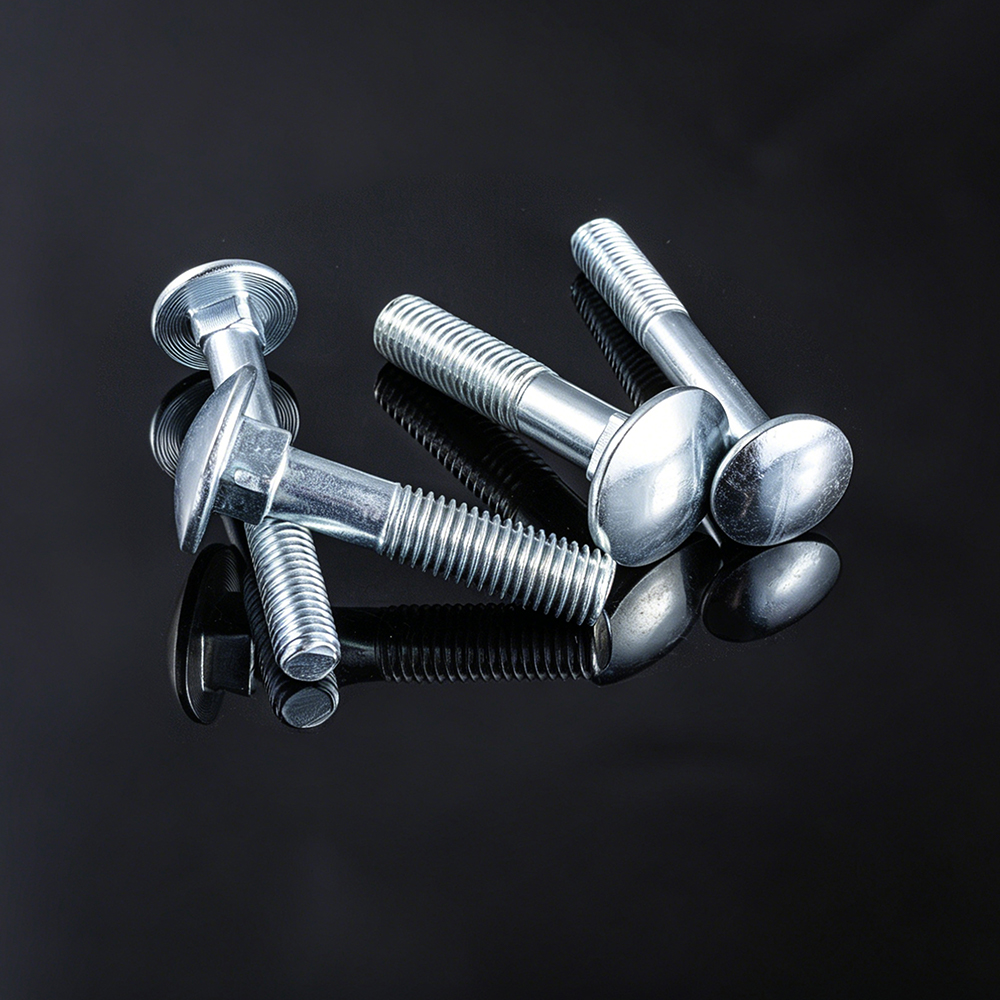

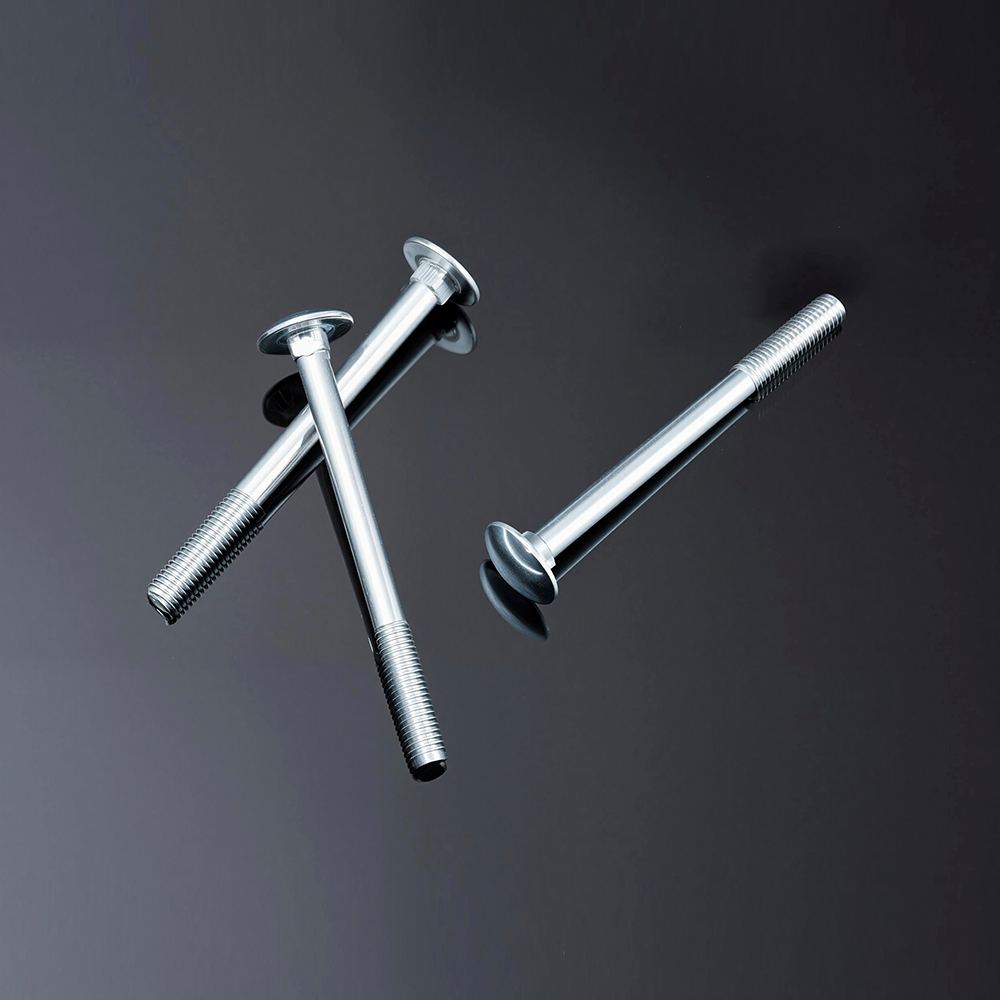

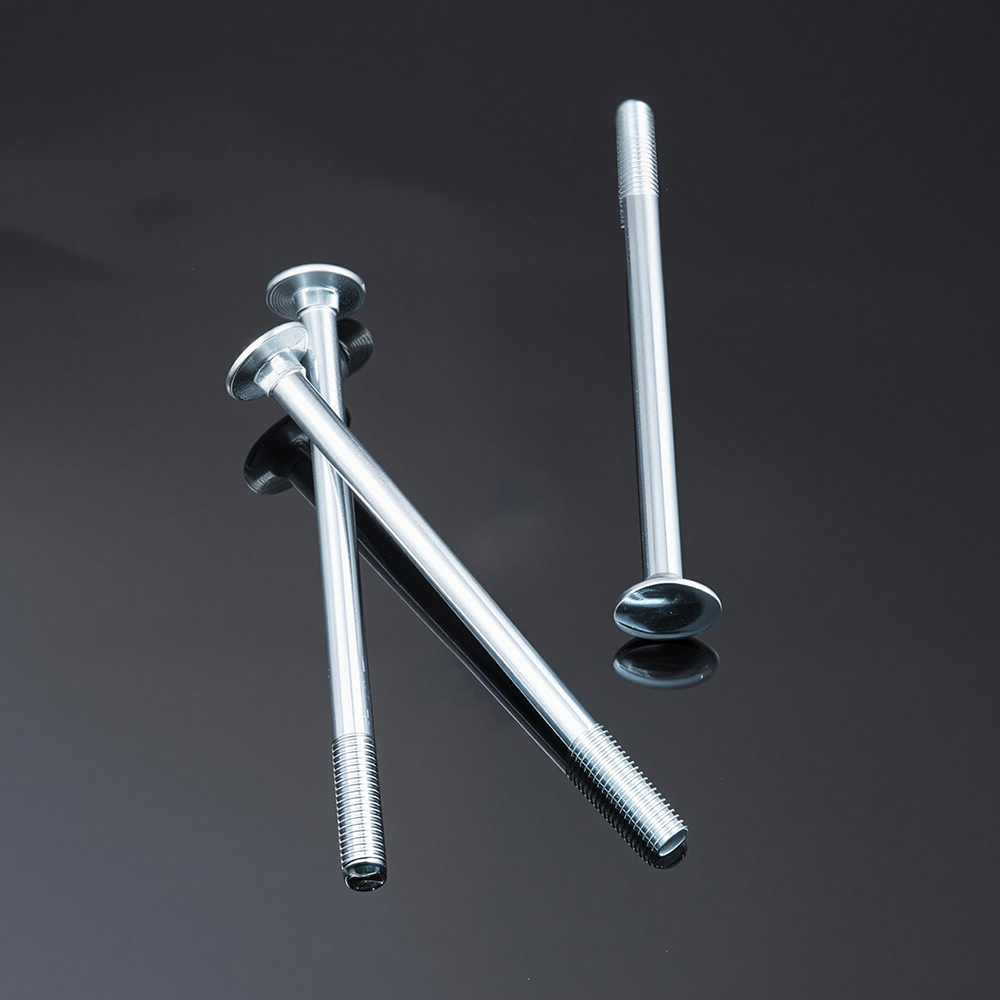

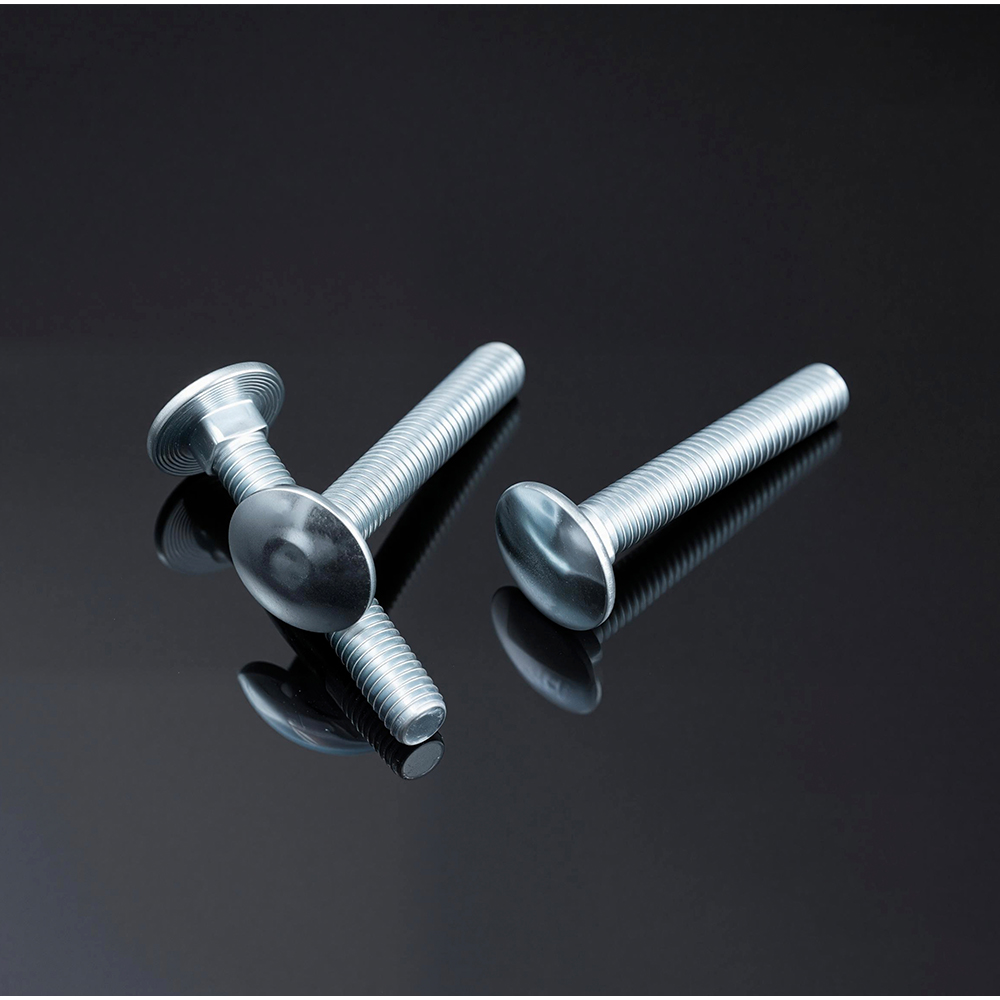

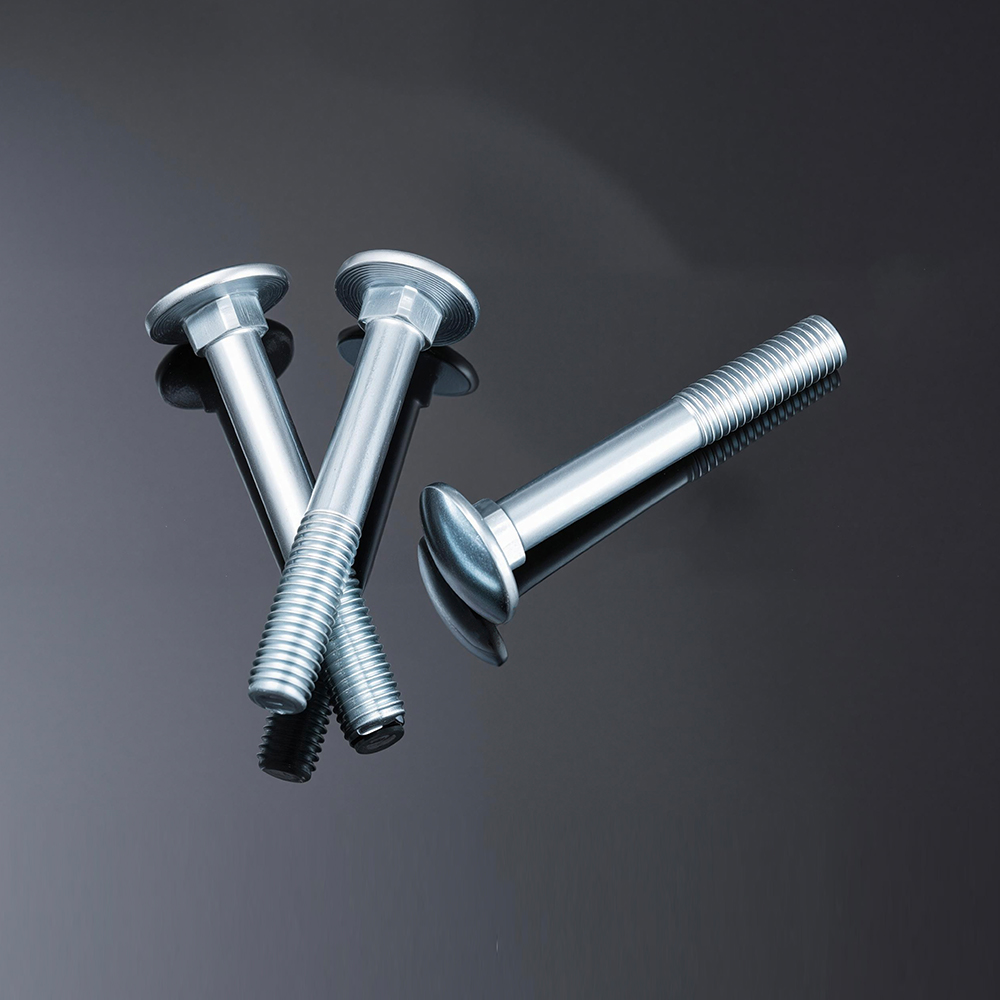

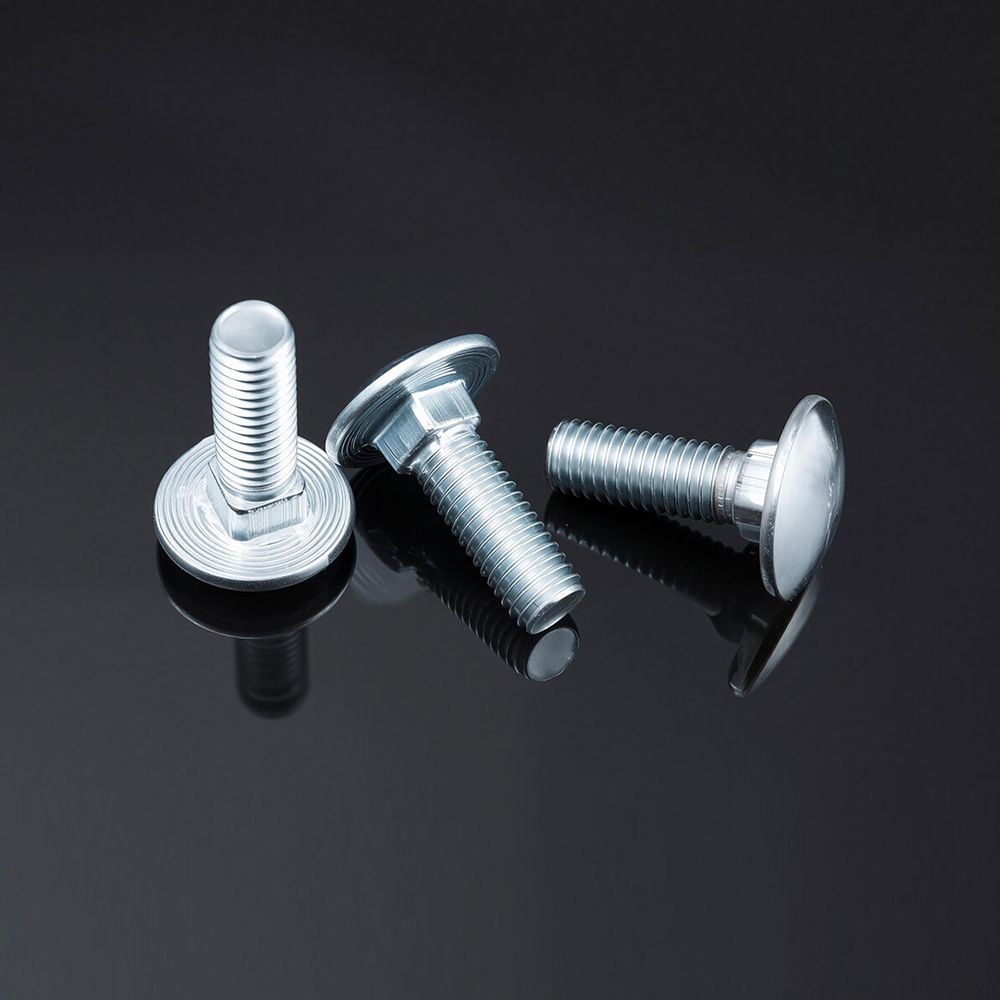

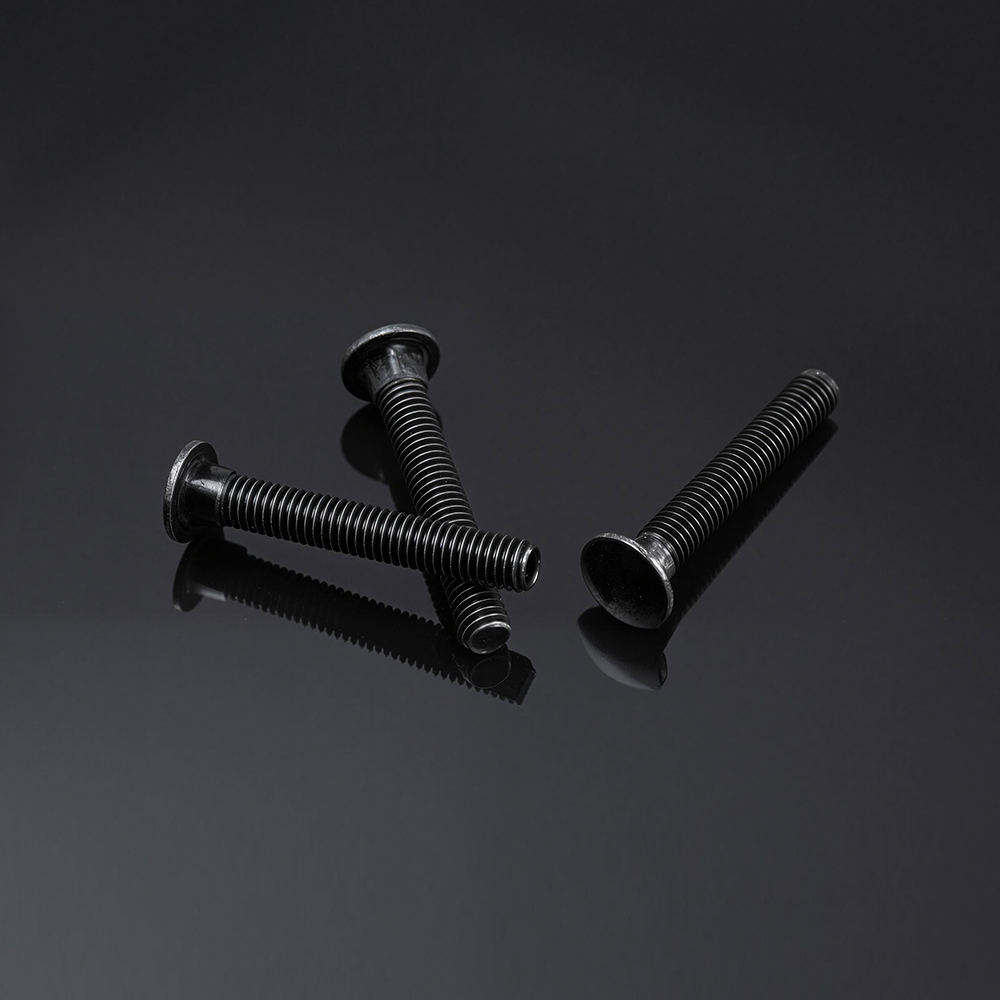

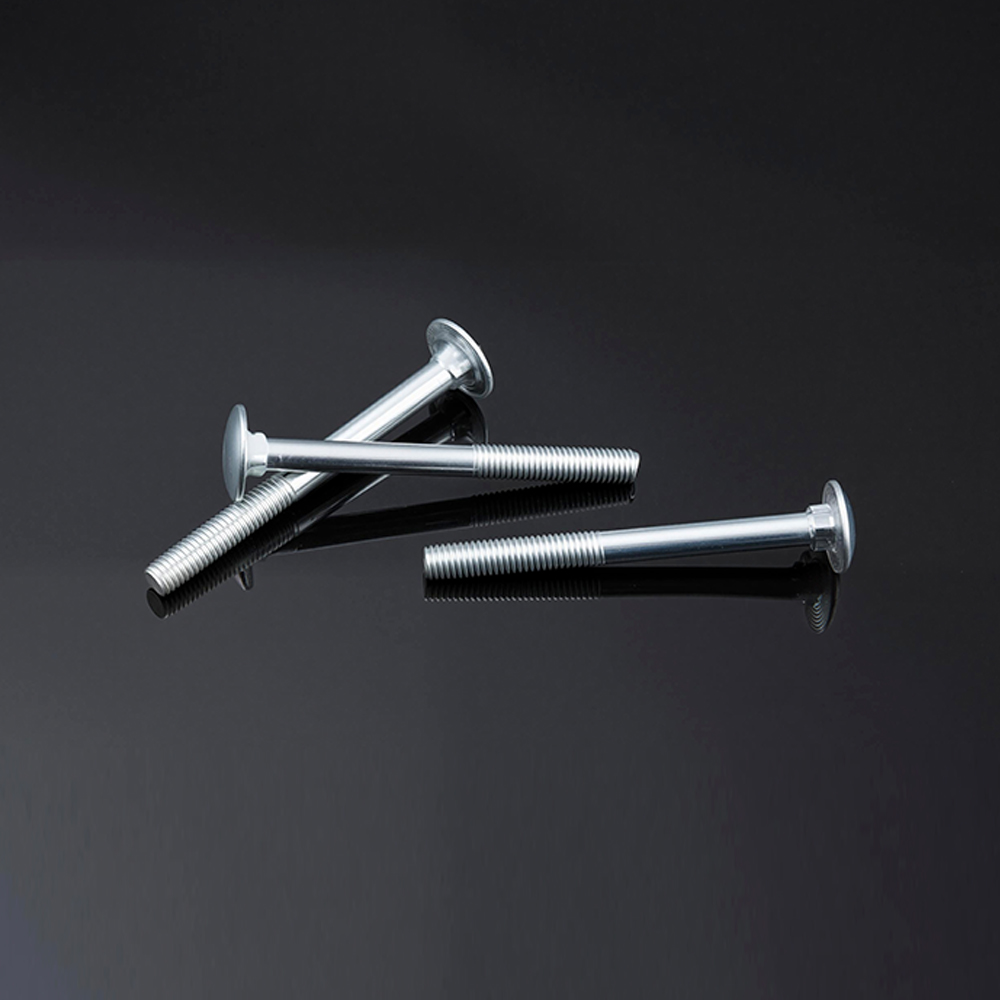

A nagy, lapos fejű, kerek nyakú kocsicsavar extraszéles lapos kupolafejjel rendelkezik, amely hagyományos négyzet alakú nyakkal párosul, kiváló terheléselosztást és letisztult, kidolgozott megjelenést biztosít a szabványos alkalmazások széles skálájához.
Főbb jellemzők
A túlméretezett lapos fej nagyobb területen oszlatja el a szorítóerőt az anyagfeszültség csökkentése érdekében.
A sima, akadozásmentes kupolafej ideális a látható telepítésekhez.
A négyzet alakú elfordulásgátló nyak biztonságos tartást biztosít az előre fúrt lyukakban.
Szabványos hosszúságok és menetemelkedések teljes választékában kapható.
Többféle anyag- és kiviteli lehetőség beltéri, kültéri és korrozív környezetekhez.
| SAE fokozat 5.8 (ISO 5.8-nak megfelelő) | |
| Csavar átmérője | M5–M20 (testreszabható) |
| Szál típusa | UNC / UNF (Testreszabható; ISO metrikus szál a metrikus opciókhoz) |
| Szabványok | DIN 603 / SAE J429 / ASTM A307 (átkapcsolható az ügyfél igényei szerint) |
| Erősségi fokozat | SAE Grade 5.8 |
| Hőkezelés | Quenched & Tempered (Q&T) |
| Szakítószilárdság | ≥500 MPa |
| Hozamerő | ≥400 MPa |
| Keménység | HRC 22–27 |
| Fejstílus | Gombafej négyszögletes nyakkal, Phillips bemélyedéssel |
| Menetpontosság/tűrés | 2A / 3A (hüvelyk); 6 g (metrikus) |
| Üzemi hőmérséklet | -40°C és 250°C között |
| Egyező komponensek | Hatlapfejű anyák (DIN 934), lapos alátétek (DIN 125) |
| SAE fokozat 8.8 (megfelel az ISO 8.8-nak) | |
| Csavar átmérője | M5–M20 (testreszabható) |
| Szál típusa | UNC / UNF (testreszabható) |
| Szabványok | DIN 603 / SAE J429 / ASTM A325 |
| Erősségi fokozat | SAE Grade 8.8 |
| Anyag | Közepes szénacél (C45 / SAE 1045) |
| Hőkezelés | Quenched & Tempered (Q&T) |
| Szakítószilárdság | ≥800 MPa |
| Hozamerő | ≥640 MPa |
| Keménység | HRC 24–33 |
| Fejstílus | Gombafej négyszögletes nyakkal, Phillips bemélyedéssel |
| Menetpontosság/tűrés | 2A / 3A |
| Üzemi hőmérséklet | -40°C és 300°C között |
| Egyező komponensek | Hatlapfejű anyák (DIN 934), lapos alátétek (DIN 125), Spring washers (DIN 127) |
| SAE fokozat 10.9 (ISO 10.9-nek megfelelő) | |
| Csavar átmérője | M5–M20 (testreszabható) |
| Szál típusa | UNC / UNF (testreszabható) |
| Szabványok | DIN 603 / SAE J429 / ASTM A490 |
| Erősségi fokozat | SAE Grade 10.9 |
| Anyag | Ötvözött szerkezeti acél (40Cr / SAE 4140) |
| Hőkezelés | Quenched & Tempered (Q&T) |
| Szakítószilárdság | ≥1000?MPa |
| Hozamerő | ≥900?MPa |
| Keménység | HRC 32–39 |
| Fejstílus | Gombafej négyszögletes nyakkal, Phillips bemélyedéssel |
| Menetpontosság/tűrés | 2A / 3A |
| Üzemi hőmérséklet | -40°C és 350°C között |
| Egyező komponensek | Nagy szilárdságú hatlapú anyák (DIN 934, 10. osztály), lapos alátétek (DIN 125) |
| SAE fokozat 12.9 (ISO 12.9-nek megfelelő) | |
| Csavar átmérője | M5–M20 (testreszabható) |
| Szál típusa | UNC / UNF (testreszabható) |
| Szabványok | DIN 603 / SAE J429 / ASTM A490 |
| Erősségi fokozat | SAE Grade 12.9 |
| Anyag | Ötvözött szerkezeti acél (35CrMo / SAE 4135) |
| Hőkezelés | Quenched & Tempered (Q&T) |
| Szakítószilárdság | ≥1200 MPa |
| Hozamerő | ≥1080 MPa |
| Keménység | HRC 39–44 |
| Fejstílus | Gombafej négyszögletes nyakkal, Phillips bemélyedéssel |
| Menetpontosság/tűrés | 2A / 3A |
| Üzemi hőmérséklet | -40°C és 380°C között |
| Egyező komponensek | Nagy szilárdságú hatlapú anyák (DIN 934, 12. osztály), lapos alátétek (DIN 125) |
Alkalmazások
Általános famegmunkálás, deszkázat, korlátrendszerek, játszótéri berendezések, nyilvános bútorok és hibrid fa-fém szerkezeti elemek.
